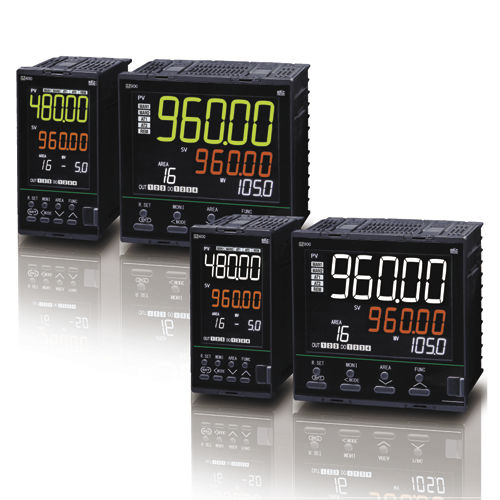

Digitaler Temperaturcontroller GZ series

ProzessuniversellRS-485

Eingangstyp (Universaleingang) : ※Siehe Eingangsbereich-Code für den Eingangsbereich. 1）Thermoelement : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII 2）RTD: Pt100 und JPt100 (3-Leiter-System) 3）DC Spannung/Strom: 0 bis 10mV, 0 bis 100mV, 0 bis 20mA, 4 bis 20mA 4）DC-Spannung: 0 bis 1V, 0 bis 5V, 1 bis 5V, 0 bis 10V, -5 bis +5V,-10 bis +10V Abtastzeit: 0,01 Sek. Messgenauigkeit: ±(0,1% des angezeigten Wertes+1 Stelle) ※Abhängig vom Eingang und dem Bereich. Ausgang 1 (OUT1) ※Steuerung, Ereignis, HBA (Heater Break Alarm), LBA (Control loop break alarm) oder analoge Rückübertragung sind zugewiesen. 2）Spannungsimpulsausgang für SSR-Ansteuerung: 0/12V dc 3）Stromausgang: 0 bis 20mA, 4 bis 20mA dc 4）Kontinuierlicher Spannungsausgang: 0 bis 5V, 1 bis 5V, 0 bis 10V dc 5）Transistorausgang: Zulässiger Laststrom: 100 mA Ausgang 2 (OUT2) ※Steuerung, Ereignis, HBA (Heater Break Alarm), LBA (Control loop break alarm) oder analoge Rückübertragung kann zugewiesen werden 1）Relaiskontaktausgang (b): 1a-Kontakt ※Hochwertiges Relais 2）Spannungsimpulsausgang für SSR-Ansteuerung: 0/12V dc 3）Stromausgang: 0 bis 20mA, 4 bis 20mA dc 4）Kontinuierlicher Spannungsausgang: 0 bis 5V, 1 bis 5V, 0 bis 10V dc 5）Transistorausgang: Zulässiger Laststrom: 100 mA Ausgang 3 (OUT3) ※Universalausgang 1) Spannungsimpulsausgang für SSR-Ansteuerung: 0/14 dc Digitaler Ausgang (DO: max.4 Punkte) Relaiskontakt-Ausgang: 1a Kontakt Ereignisfunktion (max.4 Punkte) Ereigniseingänge (max.6 Punkte) Funktion der Ereigniseingänge: RUN/STOP-Umschaltung, AUTO/MAN-Umschaltung, Auswahl von Eingang 2, Freigabe der Verriegelung, Freigabe des Spitzen-/Grenzwertes,
