Elektrisches Schmelzaufschlussgerät / Polymer JIG Prime

für Industrieanwendungen

Übersicht

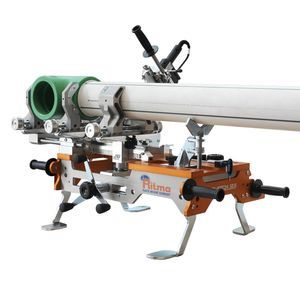

JIG Prime von Ritmo ist ein Rohrschweißgerät für die Fusion thermoplastischer Fittings bis Ø 25÷125 mm. Die leichte Bauweise und hohe Manövrierfähigkeit ermöglichen den zuverlässigen Einsatz auf der Baustelle, einschließlich vertikaler und Überkopf-Schweißungen.

Hauptmerkmale

• Friction-Lock-System: Patentiertes, reibungsbasiertes und verriegelbares Wagen-System verhindert das gravity-bedingte Gleiten und unbeabsichtigtes Öffnen und bietet präzise Druckkontrolle während der Fusion (mit Polifusor und Hülsen) und der Schweißphase.
• Modularer Träger: Funktionaler, modularer Träger, der sich schnell in eine Werkbankauflage verwandeln lässt und somit die Vielseitigkeit vor Ort erhöht.

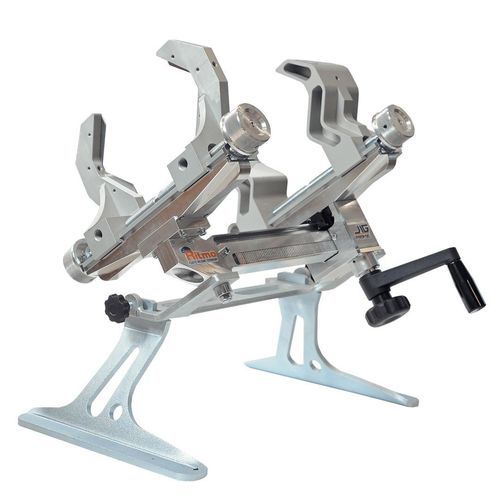

• Präzise Spanntechnik: Zwei selbstzentrierende Spannbacken mit Seitenknöpfen fixieren Rohr und Fitting; reversible Spannbacken und demontierbare Einsätze ermöglichen den Einsatz von Ø 25 bis 125 mm.
• Leicht und ausbalanciert: Ausgewogenes Design mit komfortablem Griff unten für gute Handhabung; in der Produktkommunikation wird ein Gewicht von 8,5 Kg hervorgehoben, während die technischen Daten 10,2 Kg angeben (siehe Hinweis).

Anwendungsbereiche

• Wasserversorgung
• Industrielle Rohrleitungen
• Ingenieurbau

Kompatible Werkstoffe

• HDPE
• PP
• PP-R

Technische Daten

• Arbeitsbereich: Ø 25÷125 mm
• Netzanschluss: 110 V Einphasen 50/60 Hz; 220–230 V Einphasen 50/60 Hz
• Aufgenommene Leistung: 1400 W
• Umgebungstemperatur: -5 ÷ +40°C (23 ÷ 104°F)
• Arbeitstemperatur: 180°C ÷ 290°C (356 ÷ 554°F) ± 1%
• Aufheizzeit bis Schweißtemperatur: ~ 10 s
• Geräteabmessungen: 506 x 332 x 259 mm
• Gerätegewicht: 10,2 Kg (22.49 lb)
• Transportkoffer-Abmessungen: 555 x 437 x 326 mm
• Transportkoffer-Gewicht: 5.88 Kg (13 lb)
• Hinweis: In einigen kommerziellen Unterlagen wird ein Gewicht von 8,5 Kg als Bezug zur Handhabung angegeben.
