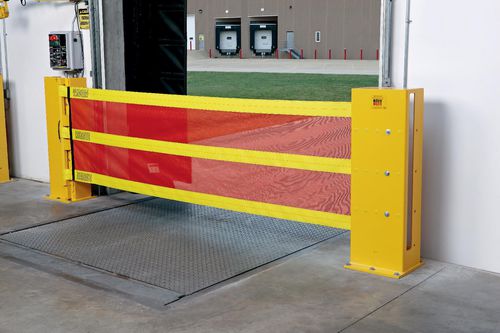

Fallschutz-Schranke Dok-Guardian® HD and HDXL

erweiterbarmanuellPolymer

Übersicht
Die Dok-Guardian® HD und HDXL sind manuell bediente, einziehbare Sicherheitsbarrieren für Verladestellen. Sie bilden eine sichtbare physische Kante zum Schutz vor dem Herabfallen von Personen und Flurförderzeugen an offenen Verladekanten. Die Modelle sind für schwere industrielle Umgebungen ausgelegt und können mit anderen Verladeeinrichtungen für sichere Betriebsabläufe verriegelt werden.

Hauptvorteile

• Klare Warnung: Sichtbarer Vorhang und Rückhaltegurte heben die Kante der Verladestelle hervor und warnen Bedienpersonal und Fußgänger.
• Schutz vor Absturz: Entwickelt, um das Herabfallen von Gerät und Personal von der Verladekante zu verhindern.
• Integration: Kann mit Dok-Lok® und anderen Systemen verknüpft werden, um sichere Abläufe zu ermöglichen.
• Belüftung: Ermöglicht Außenluftzufuhr, wenn kein Auflieger vorhanden ist, und behält dabei den Kantenschutz bei.

Sicherheit & Konformität

• Aufprallbeständigkeit: HD/HDXL Heavy-Duty-Varianten sind BLAST-geprüft; konsultieren Sie die BLAST-Diagramme des Herstellers zur Anwendungsauswahl.
• Verriegelungsfähigkeit: Unterstützt die Verriegelung mit Dok-Lok® und Dok-Commander zur Kontrolle und sicheren Be- und Entladung.
• OSHA: Das höhere HDXL-Modell ist so ausgelegt, dass es die OSHA-Geländeranforderungen (OSHA 1910.29) für einen Abfall von ≈1,2 m erfüllt.

Design
Das System wird manuell betrieben und zieht sich in zwei Anker-/Lagerungseinheiten (Wardens) zurück, wenn es nicht verwendet wird. Die Vorhänge bestehen aus PVC-beschichtetem Glasfasergewebe (HD) oder PVC-beschichtetem Glasfasergewebe in Netzform (HDXL) mit horizontalen und vertikalen Rückhaltegurten für Sichtbarkeit und Rückhaltung in stark frequentierten Verladebereichen.

Produktübersicht Technische Daten

• Aufprallbewertung: Heavy-Duty-Varianten BLAST-getestet (siehe Diagramme für Gewicht/Geschwindigkeit).
• HD: Vorhang 1120 mm, PVC-beschichtetes Glasfasergewebe, drei schwere horizontale Rückhaltegurte; passt für Öffnungen bis ≈5000 mm.
• HDXL: Vorhang 1473 mm (OSHA-konforme Höhe), PVC-beschichtetes Glasfasernetz, vier horizontale und drei vertikale Gurte; ergonomischer Hilfsgriff.
• Verankerung/Lagerung: Zwei Wardens zum Verankern und Verstauen des einziehbaren Vorhangs sowie zum Schutz der Türschienen.
• Betrieb: Manuell einziehbare Barriere für ergonomische Handhabung.

Anwendungen

• Lagerhäuser und Distributionszentren
• Automobilbetriebe
• Kühlhäuser und Tiefkühllager
• Lebensmittel- und Getränkeproduktion
• Pharmazeutische Werke
• Fabriken für Zellstoff, Papier und Verpackung

Weitere Rite-Hite Barrier-Optionen

• Dok-Guardian LD / LDXL (leichtere Varianten)
• GuardRite® Dok-Gate (elektrische Tor-Alternative)
• Warden® Türschienen-Schutz und Anker-Einheiten

Technische Spezifikationen

• Modell: Dok-Guardian® HD und HDXL (Heavy-Duty)
• HD-Höhe: 1120 mm, Vorhang aus PVC-beschichtetem Glasfasergewebe mit drei horizontalen Gurten.
• HDXL-Höhe: 1473 mm, PVC-beschichtetes Glasfasernetz mit vier horizontalen und drei vertikalen Gurten; Hilfsgriff enthalten.
• Maximale Abdeckung (manuell): bis ≈5000 mm für manuell eingesetzte Modelle.
• Aufprallleistung: BLAST-getestet — konsultieren Sie die Herstellerdiagramme für spezifische Gewicht-/Geschwindigkeitswerte.
• Integration: Kompatibel mit Dok-Lok®, Dok-Commander und anderem Verladeequipment für verriegelte Abläufe.
