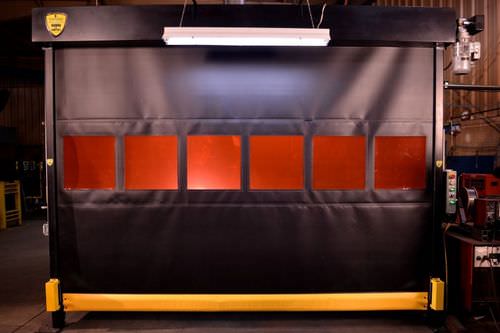

Motorisierter Rollladen Defender™

automatischfür Industrieanwendungenfür Werkzeugmaschine

Übersicht
Vom klassischen Maschinenpark bis hin zu automatisierten Roboterarmen und Laserschneidsystemen schützt die Rite-Hite Defender™-Barriertür Bedienpersonal vor Kontakt mit Maschinen und vor Gefahren wie Schweißspritzern, Funken, Geschossen, Rauch/Nebel und fliegenden Trümmern. Entwickelt für hochpräzise Umgebungen und zur Reduzierung der Anlagenfläche, typische Anwendungen: Automobil, industrielle Fertigung, Stahl- und Aluminiumwerke, Lager & Logistik, Landwirtschaft, Luft- und Raumfahrt sowie Zerspanung.

Hauptvorteile

• Physische Maschinenabdeckung, die den Zugang zu gefährlichen Maschinenbewegungen einschränkt.
• Sichtbar sicherer als Lichtvorhänge; bietet eine bewegliche physische Barriere für besseren Schutz.
• Reduziert den Platzbedarf, da die Schutzvorrichtung näher am Gefahrenbereich montiert werden kann.
• Automatisiert im Prozess, reduziert Bedienerermüdung und bietet eine klare visuelle Zustandsanzeige.

Produktdaten (Zusammenfassung)

• Minimale Größe: 3' x 3' (610 mm x 914 mm); Maximale Größe: 16' x 16' (4877 mm x 4877 mm).
• Standard-Betriebsgeschwindigkeit: 40" (1020 mm) pro Sekunde; bis zu 60" (1524 mm) pro Sekunde mit optionalem Frequenzumrichter.
• Vorhangmaterial Armorplex™: 40 oz, flammresistent (NFPA 701), hochfest, ASTM-geprüft.
• Vollständig abgedichtete UHMW Barrier Tabs™ mit 450 lbs (204 kg) Abreißfestigkeit.
• 1 HP (0,75 kW) Motorbaugruppe mit 20 N·m Bremse, abschließbarem Handfreigabehebel und Korrosionsschutz; TEFC-Motor; IP55-Gehäuse; UL- und CSA-gelistet; NEMA 56C-Ausgang; mehrere Motorpositionen/-orientierungen verfügbar.
• Komponenten und Schalter können bei korrekter Integration Sicherheitsstufen bis Category 4, PLe und/oder SIL 3 erreichen.
• Hergestellt nach ISO 9001 mit robuster Konstruktion.

Konformität & Normen

• Schalter/Steuerungen können Cat 4 (nach EN ISO 13849-1), PLe (nach EN ISO 13849-1) und/oder SIL 3 (nach EN 62061) erreichen, sofern korrekt integriert.
• Sicherheitsabstandsangaben beziehen sich auf EN ISO 13857 und EN ISO 13855 für Positionierung von Schutzeinrichtungen und Annäherungsgeschwindigkeiten.
• Vorhangmaterial erfüllt die Brandbeständigkeit gemäß NFPA 701.

Weitere Highlights

• Mehrere Motorpositionen zur optimalen Anpassung an die Anwendung.
• Einfache Installation mit wenigen Komponenten.
• Optionale Steuerkästen: Öffnen‑Schließen‑Stopp Taster-Relais-Steuerkasten; patentierter i-COMM™ Digital-Kommunikations-Steuerkasten; Plug‑n‑play Integrator-Steuerkasten.
• Beschränkte einjährige Garantie (SOP).
• Maßanfertigung gemäß exakten Größenanforderungen.
• HD Motor/Bremse/Getriebe ausgelegt für Millionen von Zyklen.
• Optionale Stopp-Lichtschranke; weiche untere Kante für Schwerkraft‑Absenkbetrieb mit patentiertem Schalterdesign im Vorhangführungsprofil.

Technische Daten

• Modellname: Defender™
• Marke: RITE-HITE
• Minimale Öffnungsgröße: 3' x 3' (610 mm x 914 mm)
• Maximale Öffnungsgröße: 16' x 16' (4877 mm x 4877 mm)
• Standardbetriebs­geschwindigkeit: 40" (1020 mm)/s; optionaler VFD bis zu 60" (1524 mm)/s
• Vorhangmaterial: Armorplex™ 40 oz, NFPA 701 flammresistent, hochfest, ASTM-geprüft
• Barrier Tabs: UHMW Barrier Tabs™ vollständig abgedichtet; Abreißkraft 450 lbs (204 kg)
• Motor: 1 HP (0,75 kW); 20 N·m Bremse; abschließbare Handfreigabe; TEFC; Korrosionsschutz; IP55; UL & CSA
• Sicherheitsfähigkeit: Schalter/Steuerungen können Cat 4 / PLe / SIL 3 erreichen (bei korrekter Integration)
• Herstellungsstandard: ISO 9001
• Garantie: Begrenzte einjährige SOP-Garantie
• Optionen: Frequenzumrichter (für höhere Geschwindigkeit), optionale Steuerkästen (Relais, i-COMM™, plug-n-play), optionale Stopp-Lichtschranke
