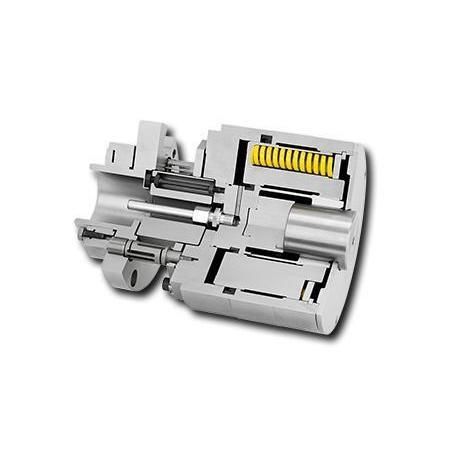

Spannbuchse SKDZ

Produkt
Pneumatisch oder hydraulisch gelöste Spannkupplung SKDZ für Druckzylinder in Druckmaschinen, ausgelegt für sicheren Einbau und schnelles Lösen der Druckzylinder.

Eigenschaften

• Spanndurchmesserbereich: 40 mm bis 70 mm
• Hohe Rundlaufgenauigkeit
• Hohe Torsionssteifigkeit
• Hohe Axialsteifigkeit
• Lange Einführtiefe (einstellbar)
• Ausgleichender Radialversatz bis 0,5 mm
• Ausgleichender Winkelversatz

Varianten / Webshop (Auszug)
Bezeichnung; Materialnummer; Gewicht [kg]; Lmin [mm]; Lmax [mm]; Lmin_Schritt [mm]; dmin [mm]; dmax [mm]; dmin_Schritt [mm]; Lieferzeit; Preis/Stück (zzgl. MwSt.)
SKDZ 10; 4179-075020-000000; 28,9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0,5; Lieferzeit: 20 Tage; Preis: 6.508,00 €
SKDZ 20; 4179-085007-000000; 30,5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0,5; Lieferzeit: 20 Tage; Preis: 7.042,00 €

Verfügbare Dokumente / Technische Angaben

• Hersteller: RINGSPANN
• Bezeichnung: SKDZ-Serie
• Anwendung: Spannsystem für Druckzylinder in Druckmaschinen
• Spanndurchmesser: 40 mm – 70 mm (je nach Größe)
• Rundlaufgenauigkeit: hoch
• Torsionssteifigkeit: hoch
• Axialsteifigkeit: hoch
• Lange Einführtiefe (einstellbar; Lmin-Schritt 1 mm)
• Ausgleichender Radialversatz: bis 0,5 mm
• Ausgleichender Winkelversatz: ja
• Lieferzeit ab Werk (Standard für Bestellungen bis 2 Stk.): 20 Tage
• Typische Webshop-Preise (zzgl. MwSt.): SKDZ 10 = 6.508,00 € / Stk; SKDZ 20 = 7.042,00 € / Stk
