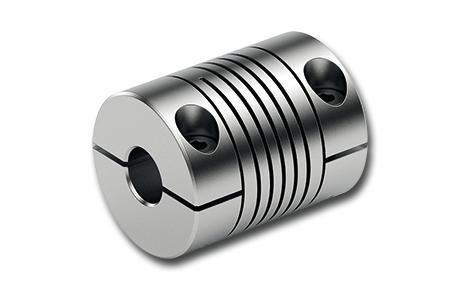

Elastische Kupplung RBC … EWC-STE

für Generatorfür SpindelEncoder

Einwendelkupplung mit Klemmnabe, Edelstahl 17-4PH (Werkstoff-Nr. 1.4542)

Die RBC … EWC-STE ist eine kompakte Einwendelkupplung, die für universellen industriellen Einsatz ausgelegt ist, wenn spielfreie, winkelsynchrone Drehmomentübertragung und ein wirkungsvoller Ausgleich von Wellenverlagerungen erforderlich sind. Hergestellt aus rostfreiem Stahl 17-4PH, eignet sie sich für Anwendungen mit mittleren Drehmomenten und für korrosive Umgebungen.

Eigenschaften

• Kompaktes Einwendel-Design für platzsparende Einbauten
• Spielfreie, winkelsynchrone Übertragung von Drehbewegungen
• Geeignet für mittlere Drehmomentbereiche
• Werkstoff: Edelstahl 17-4PH (Werkstoff-Nr. 1.4542)
• Optimaler Ausgleich axialer, radialer und winkeliger Wellenverlagerungen

Typische Anwendungen

• Drehgeber
• Tachogeneratoren
• Spindelantriebe und Präzisionsantriebe

Verfügbare Ausführungen (Auszug aus Webshop-Tabelle) — Produktbezeichnung / Artikelnummer / Gewicht / d1 [mm] / d2 [mm] / Lieferzeit

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10 Tage
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10 Tage
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10 Tage
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10 Tage
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10 Tage
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10 Tage
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10 Tage
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10 Tage
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10 Tage
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10 Tage
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10 Tage (einige Größen: auf Anfrage)

Downloads / ergänzende Ressourcen

• Datenblatt (Produktdatenblatt: RBC … EWC-STE)
• 3D-CAD-Modell (CAD-Modelle)
• Einbau- und Betriebsanleitung (RBC … EWS/EWC/DWC/FKC)
• Katalog: Beam Couplings

Technische Daten

• Werkstoff: Edelstahl 17-4PH (Werkstoff-Nr. 1.4542)
• Typ: Einwendelkupplung mit Klemmnabe (Baureihe EWC-STE)
• Funktion: Spielfreie, winkelsynchrone Drehmomentübertragung
• Ausgleichsfähigkeit: Optimaler Ausgleich axialer, radialer und winkeliger Wellenverlagerungen
• Typischer Drehmomentbereich: mittlere Drehmomente (siehe Varianten für genaue Werte)
• Typische Lieferzeit (ab Werk): 10 Arbeitstage für viele Standardgrößen; einzelne Varianten auf Anfrage
• Verfügbare Dokumentation: Datenblatt, Einbau- und Betriebsanleitung, CAD-Modelle, Katalog
