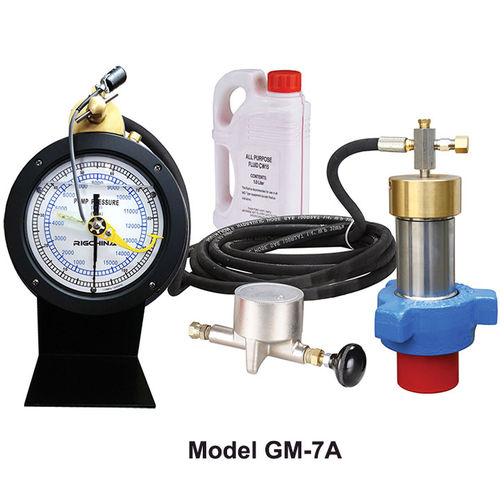

Manometer mit Doppelskala GM-7

Membran

E-17 MEMBRANSCHUTZ Schützt das Mess- oder Aufzeichnungsgerät vor Arbeitsflüssigkeit, während es ein verzögerungsfreies, lineares Drucksignal überträgt. Robuster Arbeitspferd-Sensor, der in jeder Ecke der Welt zu finden ist und alle denkbaren Druckmessaufgaben erfüllt. Die robuste, zeiterprobte Konstruktion ermöglicht eine einfache Reparatur und Wartung vor Ort. Erhältlich in Konfigurationen mit Flansch, Gewinde und Anschweißen von weiblichen Teilkonfigurationen. Zertifizierte Modelle erhältlich E-17 Diaphragmaschutz. Die Standardkapazitäten umfassen: 3.000, 5.000, 6.000, 10.000 und 15.000 psi 210, 350, 420, 700 und 1.000 kg/cm 2 10K, 21K, 42K, 70K, 80K 21, 35, 42, 70, 100 MPa DB1004A 4:1-DEBOOSTER Der Debooster ist eine Stufenkolbenvorrichtung, die den Leitungsdruck im Verhältnis 4:1 reduziert. Systemdruckmessgeräte und -schreiber werden daher unter ¼ auf den Leitungsdruck kalibriert. Die externen Konfigurationen des Debooster basieren auf 2" Stumpfschweißunter- und Flügelmutterverschraubungen. Der Debooster-Zylinder ersetzt das männliche Union-U-Boot. Es wird die Überwurfmutter verwendet; das stumpfgeschweißte weibliche Sub mit Innengewinde ist optional erhältlich. Ein Flüssigkeitsabscheider ersetzt den Überwurfdichtungsring. Technische Daten: Arbeitsdruck: 15.000 PSI / 1.000 Kg/qm Cm / 100 Mpa Genauigkeit: Entlüfter ±0,5% FSV, System ±2,0% FSV Druckreduktionsverhältnis: 4,07:1 Trennmembran: Viton Maximale Schlauchlänge: 100 ft/30 M Empfohlener Schlauch: SAE 100R2 Typ A oder Typ B, SAE 100R10 oder SAE 100R11 Betriebstemperatur: -37 bis 65ºC (-35 bis 150ºF)
