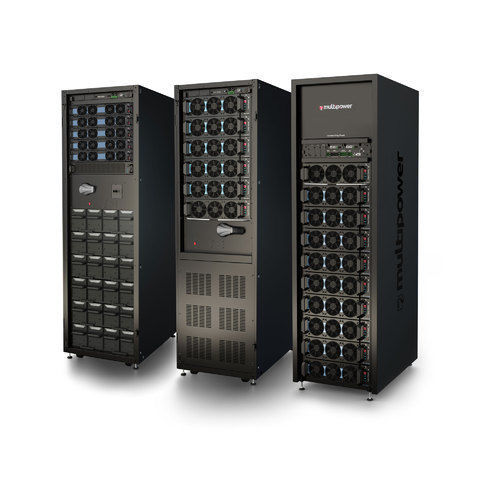

USV mit Doppelkonvertierung Multi Power2

On-lineACdreiphasig

HIGHLIGHTS
• Höchste Verfügbarkeit
• Maximale Skalierbarkeit
• Unvergleichliche Leistungsdichte
• Wirkungsgrad bis zu 98%
• Vielfältige Steuerungen
• Hohe Flexibilität
• Moderne Kommunikation

Übersicht
Multi Power2 (MP2 und M2X) ist die Weiterentwicklung der modularen USV‑Plattformen von Riello. Sie bietet höhere Leistungsdichte, vereinfachte Integration in neue und bestehende Installationen, verbesserte Betriebseffizienz und flexible Konfigurationen zur Reduzierung von Investitions‑ und Betriebskosten. Die modulare Architektur und verschiedene Schrankkonfigurationen ermöglichen die Anpassung an die Lastanforderungen, um Überdimensionierung zu vermeiden und eine optimale Leistung in unterschiedlichen Betriebsbedingungen zu gewährleisten.

Merkmale und Funktionen
Die Multi Power2 Plattform unterstützt hot‑swap fähige Power Module in verschiedenen Größen und in Siliziumkarbid‑Technologie (SiC), um Kühlanforderungen zu reduzieren und die Leistungsdichte zu erhöhen. Power Module erreichen Wirkungsgrade bis zu 98.1% im ON LINE Doppelumwandlungsbetrieb. Der EFFICIENCY CONTROL Modus aktiviert nur die erforderliche Anzahl an Modulen, um hohe Effizienz bei geringer Last bei gleichzeitiger Sicherstellung der Redundanz zu gewährleisten. Das System kann bis 40 °C ohne Derating betrieben werden und erlaubt das Hot‑Einstecken von Modulen zur Leistungssteigerung ohne Unterbrechung der Lastversorgung. Verschiedene Gehäusearten (Rear‑ oder Top‑Ventilation) und optionale modulare Batterien sind verfügbar. Hauptkomponenten sind modular und leicht austauschbar, um Vorort‑Eingriffe und Ausfallzeiten zu minimieren.

Verfügbare Konfigurationen

• PCM: sehr kompakte Lösung mit integriertem manuellem Bypass.
• PC0: Einheit ohne Schalter zur Vereinfachung der Integration in bestehende elektrische Infrastruktur; auch mit oberer Belüftung erhältlich.
• PCS: vollständig integriert mit Haupteingang, Bypass, manuellem Bypass, Ausgangsschaltern und Oberbelüftung.
• CBC 6: kompakter Schrank mit internem Backup‑Zeitraum, manuellem Bypass und integriertem Batterieschalter.

Technische Daten (Auswahl)

• Beispielgehäuse: M2X 120 PCS
• Leistung Modul (PM) Nennleistung: 15 / 30 kW
• Lösungs‑Nennleistung (Beispiel): 120 kW
• Leistungsfaktor Ausgang: 1
• Parallelfähigkeit: bis zu 6 Systeme
• PM‑Slots: 5
• Cabinet‑Layout Beispiel: 4+1 M2X 30 PM BLUE oder 5× M2X 15 PM / PM BLUE
• Schalter: Manual Bypass, DC Switch (bei internen Batterien)
• Eingangsspannung: 380 / 400 / 415 V dreiphasig + N (4‑adrig)
• Spannungstoleranz Eingang: 240–480 V (Bedingungen gelten)
• Frequenz Eingang: 50–60 Hz (Toleranz 40–72 Hz)
• Leistungsfaktor Eingang: 0.99
• THDi:
• Nennleistung Ausgang: 120000 VA (120000 W)
• Batterieoptionen: VRLA, NiCd, Li‑Ion, Supercaps
• Externes modulares Batteriegehäuse: MPW 170 BTC, bis zu 9×4 BU‑Strings
• Kommunikation: 10” Grafik‑Touchscreen, USV‑Status‑LED‑Leiste, 3 Slots für Schnittstellen, 10 Eingänge / 8 Ausgänge
• Schutzart: IP20 (finger‑safe)
• AC/AC Wirkungsgrad: bis zu 98.1% (PM 30 BLUE ON LINE)
• Geräusch (1 m):
• Betriebstemperatur: 0 °C – +40 °C
• Abmessungen (Beispiel): 1590 × 600 × 940 mm; Gewicht (Beispiel): 301 kg
