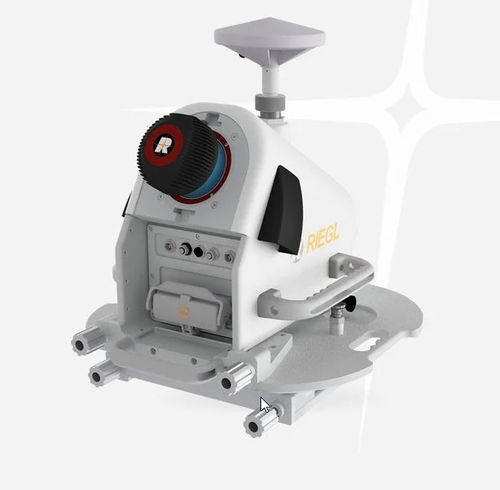

Scanner-System / 2D VMQ-3HA

für lange Distanzmessungenfür Bergbauanwendungenfür Landvermessung

ProduktdetailsDas RIEGL VMQ-3HA ist ein kompaktes, preisgünstiges High-Speed Single-Scanner Mapping System, das sich für eine Vielzahl von mobilen Kartierungsanwendungen eignet.SystemübersichtDas System besteht aus einem kompakten Messkopf mit einem Schnellwechselsystem zur bequemen Montage. Eine Schwenkplatte ermöglicht mehrere Montagewinkel, um das Sichtfeld des Systems zu optimieren. Die optionale Integration von bis zu vier Kameras ermöglicht die gleichzeitige Erfassung von Bildern zur Ergänzung der erfassten LiDAR-Daten.Das Herzstück des Systems ist der voll integrierte LiDAR-Sensor VUX-3HA, der mit 3 Millionen Messwerten und bis zu 400 Scanlinien pro Sekunde eine herausragende Leistung für mobile Anwendungen bietet.HauptmerkmaleHohe Laserimpuls-Wiederholrate von bis zu 3 MHzBis zu 400 Scans pro SekundeMaximaler Messbereich: 500 mAugensicherer Betrieb bei Laserklasse 1Sichtfeld: 360°MehrfachzielfähigkeitOptionale Integration von bis zu 4 KamerasHauptanwendungenVerkehrsinfrastrukturkartierungStraßenoberflächenmessungHD-Kartierung für autonome FahrzeugeStadtmodellierungSchnelle Erfassung von Baustellen und SchüttgutGIS-Kartierung und Asset ManagementAs-Built-VermessungTagebauvermessungTechnische Daten ÜbersichtEffektive Messrate300 kHz1000 kHz1800 kHz3000 kHzMax. Reichweite, Zielreflexionsgrad p ≥ 80%500 m280 m250 m200 mMax. Reichweite, Zielreflexionsgrad p ≥ 10%180 m100 m90 m70 mMinimalbereich1 m1 m1 m1 mMax. Anzahl der Ziele pro Impuls311588Genauigkeit / Präzision3 mm / 2 mm3 mm / 2 mm3 mm / 2 mm3 mm / 2 mmSoftware-PaketeRiPROCESSRiACQUIRERiUNITESpezielle Bibliotheken: RiVLib, RDBLibPlugins: RiMAP Plugin für ArcGISSAusgewählte Punktwolkenbeispiele: http://data.riegl.international/Characteristics / Technische DatenHochgeschwindigkeits-Einzelscanner-Mobiles KartierungssystemKompakter Messkopf mit SchnellspannsystemSchwenkplatte für mehrere MontagewinkelOptionale Integration von bis zu 4 KamerasLiDAR-Sensor: VUX-3HA3 Millionen Messungen pro SekundeBis zu 400 Scanlinien pro SekundeMaximaler Messbereich: 500 mLaser Klasse 1 (augensicher)Sichtfeld: 360°Mehrere Ziele möglichEffektive Messraten: 300/1000/1800/3000 kHzGenauigkeit: 3 mmPräzision: 2 mmMinimale Reichweite: 1 mMax. Anzahl von Zielen pro Puls: bis zu 31
