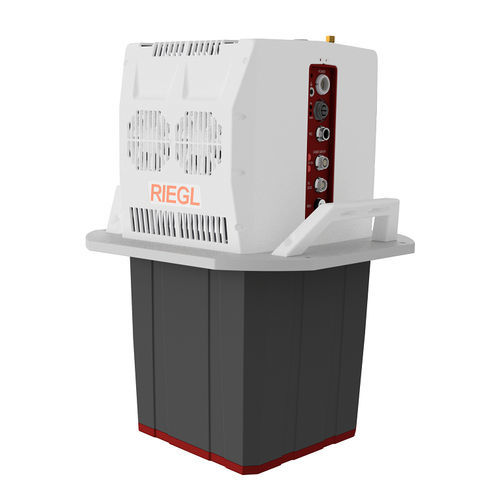

3D-Scanner VQ-680

für DimensionsmessungLaserLIDAR

Der VQ-680 ist ein kompakter, luftgestützter Laserscanner, der für die Kartierung von Städten, die Forstwirtschaft und die Vermessung von Stromleitungen optimiert ist - oder überall dort, wo hochpräzise und hochgenaue Vermessungen komplexer Umgebungen erforderlich sind. Das vertikale Design des Scanners und die kleinen Aperturmaße ermöglichen eine kompakte Integration mit Digitalkameras in Kombination mit einer kreiselstabilisierten Halterung für den Einbau in typische Flugzeugluken. Das Laserscanner-Modul verfügt über einen innovativen Scan-Mechanismus, der Vorwärts-, Nadir- und Rückwärts-Scanlinien bei +20 / +10 / 0 / -10 / -20 Grad in Flugrichtung liefert. In Kombination mit einem breiten horizontalen Sichtfeld von 60 Grad wird ein regelmäßiger Punktabstand für jede Blickrichtung erzeugt, der eine außergewöhnliche Abdeckung von vertikalen Strukturen wie Gebäudefassaden sowie eine Abdeckung am Boden von engen Straßenschluchten mit wenig bis gar keinen Schatten ermöglicht. Der Einsatzbereich reicht von typischen Flughöhen von 1000 m AGL bei einer Pulswiederholrate von 2,4 MHz (~ 24 pts/m2 bei 120 kts) bis zu 2300 m AGL bei einer PRR von 300 kHz für Ziele mit einem Reflexionsgrad von über 20 %. Die elektrischen Schnittstellen umfassen eine Stromversorgung, Zeitsynchronisation mit PPS- und NMEA-Daten, einen Laser-Sicherheitsschalter und Schnittstellen zum Anschluss von bis zu sechs hochauflösenden RGB/NIR-Kameras. Abnehmbare Handgriffe verbessern die Benutzerergonomie bei der Montage auf luftgestützten Plattformen. Die Scandaten werden über Gigabit-Ethernet auf einem externen PC gespeichert, der auch für die Konfiguration und Steuerung des Laserscanners über RiACQUIRE, die vielseitige Datenerfassungssoftware von RIEGL, mit Echtzeitdatenvisualisierung und Fernsteuerungsfunktionen, verwendet wird.
