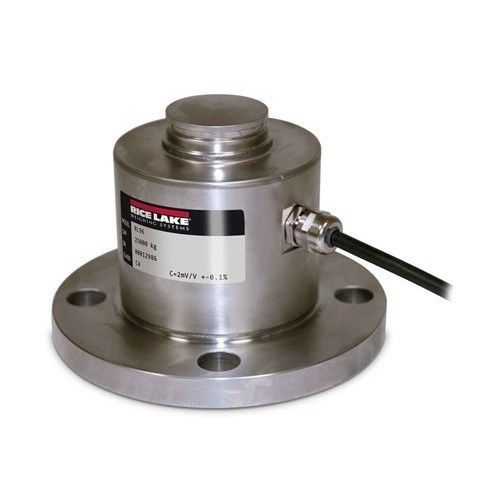

Druckkraft-Wägezelle RL96

zylindrisch2 mV/VIP69K

Übersicht

• Kapazitäten von 15 Tonnen bis 200 Tonnen
• Edelstahlausführung
• Verschweißte Abdichtung
• Schutzart IP69K

Zulassungen

• OIML R60

Abmessungen (mm)
Nennkapazität | A | B | C | D | E
15–40 t | 150 | 44 | 104 | 18 | 12
50–200 t | 200 | 56 | 142 | 18 | 17

Wesentliche Produktinformationen

• Vollskalen-Ausgang: 2,0 mV/V
• Ausgangswiderstand: 700 Ohm
• Eingangswiderstand: 800 Ohm
• Materialausführung: Edelstahl
• Betriebstemperatur: -10°C bis 40°C
• Dichtungsart: Verschweißte Abdichtung, IP69K
• Sichere Überlast: 150%
• Nennanregung: 15 V
• Kombinierter Fehler: 0,02%
• Isolationswiderstand: >5.000 Megaohm
• Kabellänge: 5 m
• Kabelaufbau: PVC
• Kabelfarbcodierung: Rot = + Excitation; Schwarz = - Excitation; Grün = + Signal; Weiß = - Signal; Gelb = + Sense; Blau = - Sense
• Garantie: Einjährige beschränkte Garantie

Teile / Verfügbare Artikel

• Part #161223 — Wägezelle, CSR RL96 15 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161224 — Wägezelle, CSR RL96 20 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161225 — Wägezelle, CSR RL96 25 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161226 — Wägezelle, CSR RL96 30 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161227 — Wägezelle, CSR RL96 35 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161229 — Wägezelle, CSR RL96 50 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161230 — Wägezelle, CSR RL96 75 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60
• Part #161231 — Wägezelle, CSR RL96 100 ton, Edelstahl, IP68, 2 mV/V, 700 Ohm, OIML R60

Spezifikationen

• Vollskalen-Ausgang: 2,0 mV/V
• Ausgangswiderstand: 700 Ohm
• Eingangswiderstand: 800 Ohm
• Materialausführung: Edelstahl
• Betriebstemperatur: -10°C bis 40°C
• Dichtungsart: Verschweißte Abdichtung, IP69K
• Sichere Überlast: 150%
• Nennanregung: 15 V
• Kombinierter Fehler: 0,02%
• Isolationswiderstand: >5.000 Megaohm
• Kabellänge: 5 m
• Kabelaufbau: PVC
• Kabelfarbcodierung: Rot = + Excitation; Schwarz = - Excitation; Grün = + Signal; Weiß = - Signal; Gelb = + Sense; Blau = - Sense
• Garantie: Einjährige beschränkte Garantie
