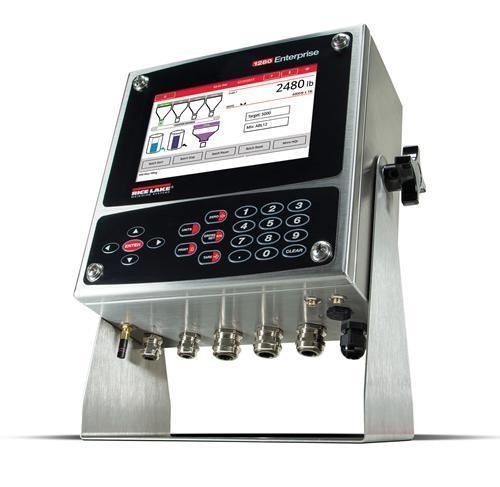

Digitaler Wägeindikator 1280 Enterprise™

mit Touchscreenwandmontierteinbaufähig

Übersicht

• Anpassbarer Farb-Touchscreen mit grafischer Benutzeroberfläche
• Benutzerdefinierte Softkeys, Symbole und Grafiken
• Taktiles Tastenfeld für Wägebetrieb, Zahleneingabe und Navigation
• Bildschirmtastatur im Eingabemodus verfügbar (oder externe Tastatur)
• Eingebetteter Webserver für Fernzugriff, Systemintegration und Datenüberwachung
• Mehrsprachiger Betrieb und Texteingabe
• Unterstützt acht Waagen in fünf Typen: Analoge Wägezelle (Mehrbereich/Intervall), Gesamtsummierung, serielle Eingangswaagen, iQUBE²® scales, Program scales
• Sechs Smart-Card-Steckplätze für zusätzliche Waagenkanäle, serielle Schnittstellen, digitale Ein-/Ausgänge, Analogausgänge und Protokoll-Interfaces
• iRite™ Programmier-Software mit fünf integrierten Anwendungen: Truck In/Out, Rezeptspeicherung, Befüllen/Dosieren, Zählen, Kontrollwägen; anpassbare Anwenderprogramme und 150 eingebaute Funktionen
• Kommunikation: E-Mail, USB, Ethernet TCP/IP, Wi‑Fi Direct®, zwei serielle Ports (RS-232 oder RS-485)
• Alibi-Speicher erfasst serielle Port-Übertragungen; vier konfigurierbare Datenstromformate für PC, Drucker und Fernanzeigen
• 100 Setpoints, 18 konfigurierbare Setpoint-Typen; acht digitale I/O für Steuerung und Impulszählung
• Drei Gehäusetypen: Universal mit Neigefuß, Schalttafelmontage und Wandmontage

Zulassungen & Zertifikate (Auszug)
NTEP, Measurement Canada, OIML, CE-Kennzeichnung, cULus-Listen und weitere regionale/branchenbezogene Zulassungen (produktbezogene Zulassungsdokumente verfügbar).

Bilder & Ansichten
Mehrere Produktansichten und HD-Ansichten verfügbar, die Universal-, Panel- und Wandmontagekonfigurationen sowie Varianten mit Tastenfeld oder reinem Touch zeigen.

Abmessungen (Übersicht)
Erhältliche Varianten: Universal, Panel-mount, Wall-mount und Touch-only; detaillierte Maßtabellen verfügbar für jeden Gehäusetyp und für OPTO Zubehörmodule.

Ressourcen
Produktressourcen: Handbücher (Betrieb, technisch, Installation), Firmware, Softwareanwendungen (Zählen, Befüllen/Dosieren, Truck In/Out, Achsverwiegung, Kontrollwägen, Rezeptprogramm), Kataloge, Zeichnungen (CAD/3D), Fieldbus-Konfigurationsdateien und Videos/Webinare zu Einrichtung, Kalibrierung und Anwendungen.

Technische Daten

• Stromversorgung: AC 100 bis 240 VAC 50/60 Hz; DC 11 bis 30 VDC
• Leistungsaufnahme: 60 W
• Anregungsspannung: 10 VDC (±5 VDC); unterstützt 16 × 350 Ω oder 32 × 700 Ω Wägezellen pro A/D-Karte
• Analoges Eingangssignal: -60 mV bis 60 mV
• Analog-Signalempfindlichkeit: 0,3 μV/Teilung Minimum bei 7,5 Hz–120 Hz; 1,0 μV/Teilung empfohlen
• A/D-Abtastrate: 7,5 bis 960 Hz, softwareseitig wählbar
• Auflösung: Intern 8.000.000 Counts; Anzeige 1.000.000
• Systemlinearität: ±0,01 % Vollskala
• Digitale I/O: Acht I/O-Kanäle auf der CPU-Platine; optionale 24-Kanal I/O-Erweiterungsplatinen
• Kommunikationsanschlüsse: Port 1 & 2: RS-232 vollduplex mit CTS/RTS, RS-422/485 (Baud 1200–115200); Port 3: USB 2.0 Device (Micro); USB Host: (2) Type A (max 500 mA); Ethernet: Wired 10/100 Auto-MDX; Wireless: 802.11 b/g/n 2.4 GHz
• An Bord: Wählbare Filter (dreistufig, adaptiv oder Dämpfung); Embedded Linux OS; 8 GB eMMC (System); 1 GB DDR3 RAM; 460 MB Onboard-Datenbank (SQLite); Bis zu 32 GB micro SD Karte (separat erhältlich)
• Anzeigeoptionen: 7" (800 × 480 px) bei 500 oder 1.000 NIT; 12" (1280 × 800 px) bei 1.500 NIT
• Tasten/Knöpfe: 22-Tasten Membranfeld, taktile Tasten; Bildschirmtastatur für Text- und Zifferneingabe; USB für Flash-Laufwerk, Tastatur und Drucker
• Betriebstemperatur: Zertifiziert 14 °F bis 104 °F (-10 °C bis 40 °C); Betrieb -4 °F bis 131 °F (-20 °C bis 55 °C)
• Schutzgrad/Material: Universal IP69K; Wandmontage IP66; Panel-Montage IP69K, NEMA Type 4X und 12; Gehäuse aus Edelstahl 304
• Gewichtsbeispiele: Universalgehäuse ~11 lb (4,9 kg); Panel-Mount ~8 lb (3,6 kg); Wall-Mount ~23 lb (10,4 kg); Panel-Mount Touch-only Varianten ~7–10 lb
• Garantie: Zweijahres-Begrenzte Garantie
• EMV Immunität: 10 V/m
• Integrierte Anwendungen und Erweiterbarkeit: fünf integrierte Apps, iRite Programmiersprache für kundenspezifische Programme, Smart-Card-Erweiterungssteckplätze für I/O- und Protokoll-Interfaces
