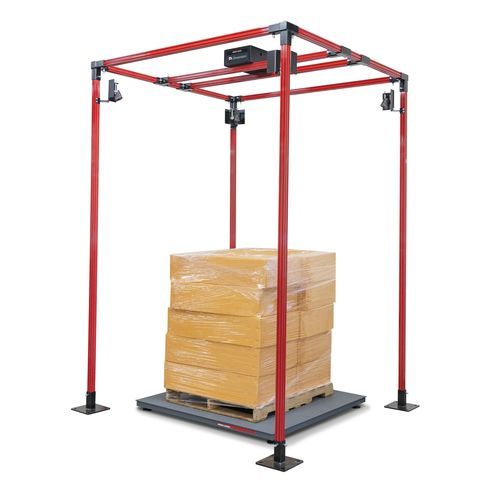

Dimensionsprüfsystem iDimension® Flex

Übersicht
Die iDimension® Flex Series bringt moderne Volumenmesstechnik in Versand- und Logistikprozesse. Sie liefert schnelle, rechtlich nachprüfbare Maße für Paletten und Kartons und lässt sich über Förderbändern oder Stretchwicklern integrieren, um in einem automatisierten Schritt zu messen, zu wiegen und Bilder zu erfassen. Systeme sind als Stand- oder Hängelösung verfügbar; ein optionaler Mittelsensor erfasst Maße von in opaken Materialien verpackter Fracht.

Hauptmerkmale

• Stand- oder Hängeinstallation
• Hochauflösende Farbkameras zur Bilderfassung
• Legal for Trade-Messungen in zwei Sekunden
• iDimension SS (Software-Suite) zur Netzwerk-Integration
• iDimension App für Speicherung und Übertragung von Daten und Bildern
• API und SDK für HTTP-Integration, Statusabfragen und XML-Parsing
• QubeVu Server API für sichere Push-Uploads an lokale oder Cloud-Rechenzentren (REST mit OAuth 2.0)

Flexible Konfiguration
Die Flex Series bietet mehrere Sensor-Arrays (2-, 4-, 5- und 8-Sensor-Optionen) zur Messung kubischer und unregelmäßiger Fracht. Wählen Sie Hänge- oder Standmontage passend zur Betriebsumgebung. Eine 2-Sensor-Variante für Förderbänder verarbeitet Pakete länger als 48 in (122 cm).

Schadensabwehr
Neben den Maßdaten erfasst iDimension® Flex Farbbilder zur Dokumentation des Versandzustands vor dem Verlassen der Anlage. Diese Bilder dienen als visuelle Beweismittel zur Unterstützung der Schadensabwehr und Streitbeilegung.

Legal for Trade zertifiziert
iDimension® Flex liefert NTEP-zertifizierte Legal for Trade-Messungen für hohe Genauigkeit und regulatorische Konformität, wodurch das Risiko von Spediteur-Audits und Rechnungsstreitigkeiten reduziert wird.

iDimension Flex Series Spezifikationen
Legal for Trade Messbereich:
Min: 12 × 12 × 12 in (30 × 30 × 30 cm)
Max:
2-Sensor: 84 × 40 × 40 in (210 × 100 × 100 cm)
4-Sensor: 102 × 102 × 96 in (260 × 260 × 244 cm)
8-Sensor: 156 × 102 × 96 in (396 × 260 × 244 cm)

Stromversorgung:
110 bis 240 VAC (Netzkabel inklusive)

Kommunikationsanschlüsse:
Ethernet TCP/IP, USB, Serial RS-232

Betriebstemperatur:
14 °F bis 104 °F (-10 °C bis 40 °C)

Luftfeuchtigkeit:
0 bis 90% nicht kondensierend

Garantie:
Zwei Jahre befristet; Fünf Jahre befristet, nur Sensoren

Zulassungen:
NTEP 19-076; OIML; CE; UKCA; FCC; EU MID zertifiziert

Technische Daten

• Messfähigkeit (Legal for Trade) von 12 × 12 × 12 in (30 × 30 × 30 cm) bis zu sensorenabhängigen Maximalwerten: 2-Sensor 84 × 40 × 40 in; 4-Sensor 102 × 102 × 96 in; 8-Sensor 156 × 102 × 96 in
• Installation: Stand- oder Hängeinstallation; Integration über Förderbänder oder Stretchwickler
• Kamera: hochauflösende Farbabbildung zur Erfassung der Maße und zur Zustandsdokumentation
• Sensoren: erhältlich in 2-, 4-, 5- (Mittelsensor Option) und 8-Sensor-Arrays
• Strom: 110–240 VAC (Kabel enthalten)
• Kommunikation: Ethernet TCP/IP, USB, Serial RS-232
• Temperaturbereich: Betrieb 14 °F bis 104 °F (-10 °C bis 40 °C)
• Luftfeuchte: 0–90% nicht kondensierend
• Garantie: zwei Jahre befristet; fünf Jahre befristet nur für Sensoren
• Software & Integration: iDimension SS, iDimension App, API/SDK, QubeVu Server API mit REST und OAuth 2.0
• Zertifizierungen/Zulassungen: NTEP, OIML, CE, UKCA, FCC, EU MID
