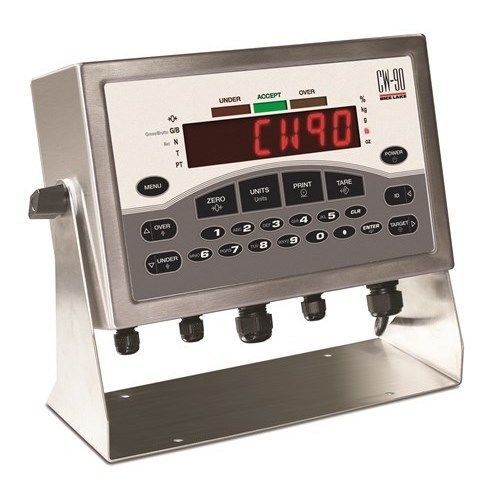

LED-Display-Wägeindikator CW-90

digitalBenchtopfür nasse Umgebungen

Übersicht
Der CW-90 ist ein digitaler Kontrollwägeindikator für industrielle Tisch- und Prozessanwendungen. Das Gehäuse aus 304 Edelstahl mit IP66, die Fronttastatur und das einstellbare, hochintensive LED-Display eignen sich für raue Umgebungen und Reinigungsbedingungen. Die Konfiguration erfolgt über die Fronttastatur mit benutzerbezogenen Zugriffsrechten zum Schutz der Elektronik. Das Gerät speichert bis zu 50 IDs zur schnellen Wiederaufrufung und unterstützt die Erfassung von Echtzeitdaten für Qualitäts- und Produktionsprozesse.

Hauptmerkmale

• Gore-Tex® Entlüftungsöffnung
• Speicher für bis zu 50 IDs
• Maßeinheiten: kg, g, lb, oz, lb/oz
• 0,8 in 14-Segment LED-Anzeige, sechsstellig, rot, Kontrast einstellbar
• Zwei Full-Duplex-Seriellports
• Konfigurierbare Druckformate und automatische Druckfunktion
• Audit-Trail-Verfolgung
• Optionale Kommunikation: Ethernet, USB, Lichtwellenleiter
• Vier konfigurierbare digitale I/O-Kanäle
• Reflash-Speicher für Firmware-Updates
• Uhrzeit/Datum mit Batterie-Backup
• Akkumulatorfunktion
• Membrantastatur (23 Tasten) inkl. Null, Einheiten, Drucken, Tara, ID, Ziel, numerische Eingabe

Spezifikationen

• Netz: 115–230 VAC, 50/60 Hz; Verbrauch ≈ 8 W
• Anregungsspannung: +5 VDC für 8×350 Ω oder 16×700 Ω
• Analoger Eingang: -0,5 mV/V bis 4,5 mV/V
• Analoge Empfindlichkeit: 0,3 µV/Teilung Minimum; 1,5 µV/Teilung empfohlen
• A/D-Abtastrate: 7,5–960 Hz (softwareseitig wählbar)
• Auflösung: Anzeige bis 100.000 Teilungen; Systemlinearität ±0,01 % FS
• Digitale I/O: vier Kanäle auf CPU-Karte
• Schutz: RFI-, EMI-, ESD-Schutz
• Anzeigeelemente: Prozent, kg, g, lb, oz, Mittelstellung, G/B, N, T, PT, neg, Bewegung
• Betriebstemperatur: -10 °C bis 40 °C (14 °F bis 104 °F)
• Schutzklasse/Material: IP66, 304 Edelstahl
• Garantie: begrenzt 2 Jahre
• Zulassungen: NTEP CC 08-092 Klasse III/IIIL 10.000 d; Measurement Canada AM-5710; OIML R76/2006-GBI-10.02; TC11569; CE; cULus Listed

Abmessungen

• A: 9.5 in (241 mm) — B: 10.02 in (255 mm) — C: 11.24 in (285 mm)
• D: 3.12 in (79 mm) — E: 6.00 in (152 mm) — F: 8.57 in (218 mm)
• G: 3.75 in (95 mm) — H: 4.00 in (102 mm)

Ressourcen
Produkt-PDF und technische Dokumentation sind für den CW-90/CW-90X Indikator verfügbar, einschließlich internationalem Katalog, technischer Anleitung, Installations-Addenda und Konfigurationshandbüchern.

Technische Daten (Zusammenfassung)

• Modell: CW-90
• Gehäuse: 304 Edelstahl, IP66
• Anzeige: 0,8 in 14-Segment rote LED, sechsstellig
• Speicher: speichert bis zu 50 IDs
• Kommunikation: zwei Full-Duplex-Seriellports; optional Ethernet, USB, Lichtwellenleiter
• Eingänge/Ausgänge: vier konfigurierbare digitale I/O
• Analogeingang/Anregung: -0,5 bis 4,5 mV/V; +5 VDC (8×350 Ω oder 16×700 Ω)
• Firmware: reflashbarer Speicher für Updates; automatische Druckfunktion
• Zertifizierungen: NTEP, Measurement Canada, OIML, CE, cULus
