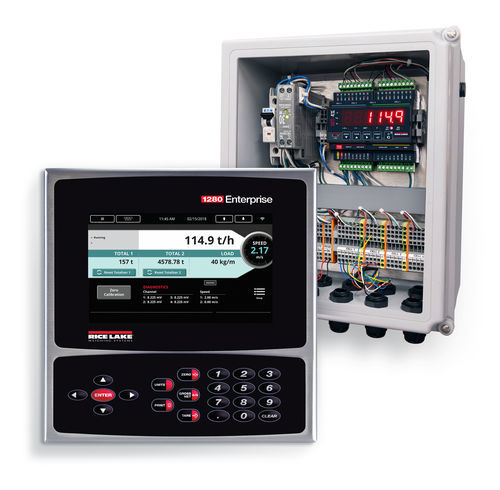

Integrator für Integrierwaagen SCT-4XD

4 Kanäle

Übersicht

• 1280-Terminal mit Webserver und Systemkonfigurationsmenüs
• Verwaltet bis zu vier Wägezellen (eine Waage)
• Doppelte Encoder und Ausgänge für automatische Prüfgewicht-Anwendung
• Micro-USB-Kommunikationsanschluss für Konfiguration, Diagnose und Datensicherung (RL Tools Software)
• Alle Daten und Einstellungen jeder Waage über integrierten Fieldbus verfügbar (nicht bei AN-Modellen)
• Abnehmbare Steckklemmen zur Vereinfachung der Verdrahtung im Schaltschrank
• Netzteilkreis mit Schutzfunktionen, speziell für industrielle Umgebungen

Optionen

• Fieldbus: EtherNet/IP™, PROFINET IO, Modbus TCP/IP
• Analoger Ausgang

Produktbeschreibung
Der SCT-4XD ist ein Hochgeschwindigkeits-Integrator, ausgelegt zur Steuerung von bis zu vier Wägezellen, mit Fähigkeit zum Auslesen von zwei Drehgebern und zur Verwaltung von zwei Summierwerken. In Kombination mit dem 1280-Terminal bietet er eine intuitive resistive Touchscreen-Bedienung für Echtzeit-Diagnosen und Prozessdaten. Zwei Betriebsarten, Band- oder Feststoff-Volumenmessung, ermöglichen den Einsatz in verschiedenen Band- und Schüttgut-Wiegesystemen. Das 1280-Terminal verfügt über einen integrierten Webserver für Fernzugriff und lokale Konfiguration.

Zulassungen / Warnhinweise
WARNUNG: Krebs und Fortpflanzungsschäden — California Proposition 65

Technische Daten

• Stromversorgung: 100 bis 240 VAC; 50/60 Hz; 11 bis 30 VDC
• Leistungsaufnahme: 60 W
• Anregerspannung: 10 VDC (±5 VDC); 16 × 350 Ω oder 32 × 700 Ω Wägezellen pro A/D-Karte
• Analoger Eingangsspannungsbereich: -60 mV bis 60 mV
• Analoges Signalempfindlichkeit: 0,3 μV/Zählung Minimum bei 7,5 Hz–120 Hz; 1,0 μV/Zählung empfohlen
• A/D-Abtastrate: 7,5 bis 960 Hz, softwareseitig wählbar
• Auflösung: Intern: 8.000.000 counts; Anzeige: 1.000.000
• Systemlinearität: ±0,01 % Vollskala
• Digitale I/O: Acht I/O-Kanäle auf CPU-Board; optionale 24-Kanal I/O-Erweiterung
• Kommunikationsanschlüsse: Ports 1–2: Full Duplex RS-232 mit CTS/RTS, RS-422/485 (1200–115200 Baud); Port 3: USB 2.0 Device (Micro); USB-Host: bis zu 2 × Typ A (max. 500 mA); Ethernet: 10/100 Auto-MDIX; Funk: 802.11 b/g/n 2,4 GHz
• Onboard: Wählbare Filter (dreistufig, adaptiv oder Dämpfung); Embedded Linux®; 8 GB eMMC (System); 1 GB DDR3 RAM; 460 MB SQLite Onboard-Datenbank; micro-SD bis 32 GB (separat erhältlich)
• Display: 7 Zoll, 800 × 480 px, 500 oder 1.000 NIT
• Tasten/Knöpfe: 22-Tasten-Membranpanel, taktile Tasten, On-Screen-Tastatur; USB für Flashlaufwerk, Tastatur, Drucker
• Temperatur: Zertifiziert: 14 °F bis 104 °F (-10 °C bis 40 °C); Betrieb: -4 °F bis 131 °F (-20 °C bis 55 °C)
• Gehäuse/Schutzgrad: Universal: IP69K
• EMV-Immunität: 10 V/m
• Gewicht: Universelles Gehäuse: 11 lb (4,9 kg)
• Garantie: Zwei Jahre befristet
• SCT-4XD Abmessungen:
  A: 4.17 in (106 mm)
  B: 1.77 in (45 mm)
  C: 3.54 in (90 mm)
  D: 1.38 in (35 mm)
  E: 1.77 in (45 mm)
  F: 1.30 in (33 mm)
  G: 0.54 in (14 mm)
  H: 2.28 in (58 mm)
  I: 0.20 in (5 mm)
  J: 0.59 in (15 mm)
  K: 0.39 in (10 mm)
• Gehäuseabmessungen SCT-4XD:
  A: 10.50 in (267 mm)
  B: 8.00 in (203 mm)
  C: 13.12 in (333 mm)
  D: 12.50 in (318 mm)
  E: 6.26 in (159 mm)
• 1280 Universalanzeige Abmessungen:
  A: 10.86 in (276 mm)
  B: 9.00 in (229 mm)
  C: 9.24 in (235 mm)
  D: 4.97 in (126 mm)
  E: 9.00 in (229 mm)
  F: 12.50 in (318 mm)
  G: 5.25 in (133 mm)
