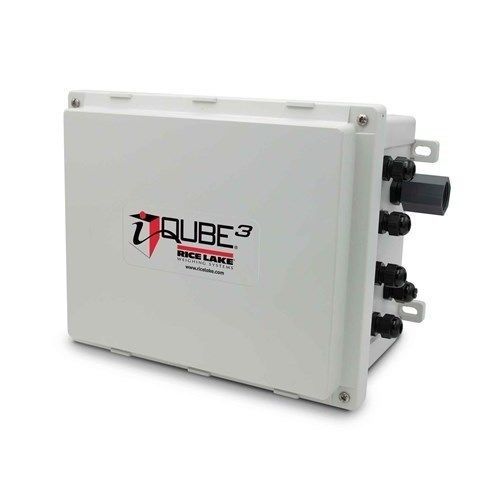

Abzweigdose / NEMA 4X iQUBE³

PolycarbonatEdelstahlfür Kraftsensoren

Übersicht
Die iQUBE³ Anschlussdose wandelt analoge Lastzellensignale in ein stabiles digitales Signal um und bietet integrierte Diagnosen, die den Zustand der Zellen, Spannungen und Fehlerzustände melden. Sie erhöht die Störsicherheit und unterstützt Plug-and-Play-Konfigurationen zur Vereinfachung der Wartung von Waagen und Beschleunigung der Fehlerbehebung.

Hauptmerkmale

• Entwickelt für Wägesysteme mit dem Anzeigeinstrument 1280 Enterprise™ Series
• iQUBE³ CPU‑Platine mit vier A/D‑Kanälen, SD‑Slot, RS232/485, vier digitalen I/Os, Ethernet TCP/IP (kabelgebunden) und USB‑C
• CPU unterstützt Vernetzung von bis zu fünf iQUBE³ Vier‑Kanal‑Platinen (insgesamt 24 A/D‑Kanäle) zur Anbindung von bis zu vier separaten Waagen
• Diagnoseroutinen für Wägemehlfunktionen und Systemzustand
• Erkennung von Überlast, Unterlast, Verschiebung der Nullreferenz, Drift, Rauschen und unausgeglichenen Bedingungen
• Onboard‑Status‑LEDs mit bicolor Anzeige für Lastzellenzustand
• Lastzellen‑Emulator zur Kompensation einer ausgefallenen Zelle und zur Aufrechterhaltung des Wägebetriebs
• Cal‑Match® Algorithmus zur automatischen Feinabstimmung und Einpasskalibrierung in einem Durchgang mit Testgewichten (Anhalten über jeder Zelle)
• Zwei Optionssteckplätze für I/O‑ oder Kommunikationserweiterungen

Optionen

• Glasfaser‑Schnittstelle
• Analoger Ausgang: 16‑Bit Auflösung, 0 bis 10 VDC, 0 bis 20 mA, 4 bis 20 mA
• Relais oder serielle Erweiterungen (zwei RS-232 oder RS-422/485)
• Brückenwiderstandsplatine

Anwendungen

• Lkw‑ und Eisenbahnwaagen
• Tank‑ und Trichterwaagen
• Mehrkanal‑ und verteilte Wägesysteme

Zulassungen

• NTEP 25-041
• Measurement Canada (ausstehend)
• cULus (ausstehend)
• CE‑Kennzeichnung (ausstehend)

Abmessungen (ausgewählte Gehäuse)
Edelstahl: A: 13.50 in (343 mm) • B: 12.28 in (312 mm) • C: 12.75 in (324 mm) • D: 10.28 in (261 mm) • E: 8.00 in (203 mm) • F: 6.29 in (160 mm) • G: 6.20 in (157 mm)
Polycarbonat klein: A: 12.13 in (308 mm) • B: 11.45 in (291 mm) • C: 10.51 bis 11.30 in (267 bis 287 mm) • D: 9.32 in (237 mm) • E: 5.98 in (152 mm) • F: 6.95 in (176 mm) • G: 6.71 in (170 mm)
Polycarbonat groß: A: 14.13 in (359 mm) • B: 13.46 in (341 mm) • C: 12.52 bis 13.31 in (318 bis 338 mm) • D: 11.36 in (289 mm) • E: 7.99 in (203 mm) • F: 7.02 in (178 mm) • G: 6.79 in (172 mm)

Technische Daten

• Spannungsversorgung: AC 100 bis 240 VAC, 50/60 Hz; DC 9 bis 36 VDC
• Analoges Eingangssignalbereich: -51 bis +51 mV
• Analoges Signalempfindlichkeit: 0.3 µV/grad bei 30 Hz; 0.5 µV/grad bei 100 Hz; 1.2 µV/grad bei 500 Hz
• A/D Abtastrate: 2.5 bis 500 Hz (wählbar)
• Digitale I/O: Vier pro Karte für Tasterbetrieb, Setpoint‑Steuerung oder Zellstatus; 24 mA pro I/O bei 5 V
• Kommunikationsanschlüsse: RS-232 / RS-422 / RS-485; USB‑C; Ethernet TCP/IP kabelgebunden standard; optionales drahtloses Ethernet
• Lastzellen‑Eingänge: Anschluss für bis zu 24 Lastzellen (vier pro Karte)
• Lastzellen‑Erregung: 3.3 VDC, 38 mA maximal pro Kanal; unterstützt bis zu 24 × 350 Ohm
• Schutzart / Material: Polycarbonatgehäuse (NEMA Type 4X); Edelstahlgehäuse (NEMA Type 4X) mit Klappdeckel
• Temperatur: Zertifiziert: 14 °F bis 104 °F (-10 °C bis 40 °C); Betrieb: -40 °F bis 140 °F (-40 °C bis 60 °C); Lagerung: -40 °F bis 158 °F (-40 °C bis 70 °C)
• Garantie: Zwei Jahre beschränkte Garantie
