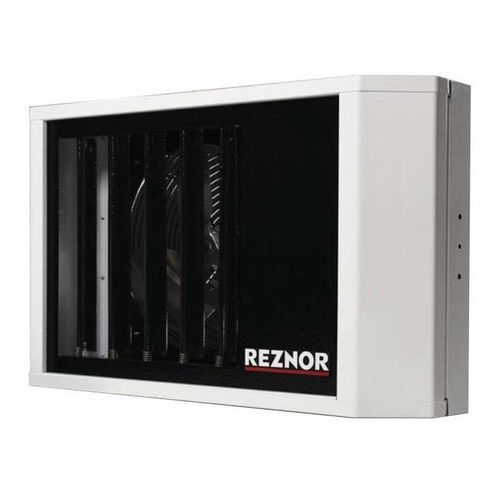

Axialventilator Model H

deckenmontiertLuftumwälzentlaminierend

Übersicht
Die destratifizierenden Ventilatoren von Reznor® leiten warme Luft aus den oberen Bereichen in Richtung Aufenthaltsniveau, reduzieren thermische Schichtung, verringern den Heizbedarf und verbessern den Komfort. Das Modell H ist in vier Größen verfügbar, ausgelegt für maximale Montagehöhen von 25 bis 60 ft (7,6–18,3 m), und geeignet für Räume von etwa 10 bis 60 ft (3–18 m). In wärmeren Perioden sorgt das Gerät für sanfte Luftbewegung zur Verringerung der gefühlten Temperatur und der Kühllast.

Konstruktion & Installation
Modell H bietet mehrere Befestigungsarten: Zweipunkt-Aufhängung mittels Gewindestange, Reznor-Seitenhalterungen für vertikale oder geneigte Montage sowie vordere Richtlamellen zur Ausrichtung des Luftstroms. Die Geräte verfügen über Vorkehrungen zur Vereinfachung von Steuerleitungen, Wartungszugang und sicherer Installation.

Standardmerkmale & Vorteile

• Verteilt vorhandene Raumwärme auf bewohnte Ebenen und reduziert so die Heizlast sowie den Energieverbrauch des Gebäudes
• Sorgt für kühlende Luftbewegung zur Verbesserung des Komforts bei warmem Wetter
• Konstruiert für Raumhöhen von 10 bis 60 ft, um Luft effektiv zum Boden zu führen
• Kompatibel mit gängigen Gebäudeelektrosystemen — axialmotoren mit niedriger Stromaufnahme
• Richtung des Luftstroms einstellbar über Seitenhalterungen und vordere Richtlamellen
• EPACT-konforme Axialmotoren zur Energieeinsparung
• Maschengitter-Schutzvorrichtungen für sicheren Betrieb
• Leichtbauweise mit externen Anschlüssen für Strom und Steuerung zur einfachen Installation und Wartung
• Unaufdringliches Design, das sich in Decken einfügt und Reznor Heizgeräte ergänzt

Optionale Merkmale

• Mehrere Spannungsoptionen: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Fernschalter belegt/unbelegt (Ein/Aus) für manuelle Steuerung
• Multi-Geräte-Steuerungen zur Zonierung von bis zu 5 Geräten
• Interne Temperaturregelung, damit das Gerät nur bei Bedarf läuft
• Ein-Stufen-Thermostat für einfache temperaturgesteuerte Steuerung
• Zwei-Stufen-Thermostat zur Koordination von Gerätedurchheizung und Destratifizierung
• BACnet-kompatibles Thermostat zur Integration in ein Gebäudemanagementsystem (BMS)
• Thermostatschutz und -montage

Installationshinweise
Integrierte Lamellen und richtbare Seitenhalterungen ermöglichen gezielte Luftführung um Hindernisse wie Lagerregale oder Zwischenböden. Seitenhalterungen unterstützen vertikale oder geneigte Montage. Die Geräte sind leicht und verfügen über externe Anschlüsse für Strom und Steuerung zur Vereinfachung von Verdrahtung und Service.

Technische Daten / Spezifikationen

• Modellbezeichnung: Modell H
• Verfügbare Größen: Vier Größen basierend auf maximaler Montagehöhe (25 bis 60 ft / 7,6 bis 18,3 m)
• Empfohlene Einsatzhöhe: Geeignet für Räume von etwa 10 bis 60 ft (3 bis 18 m)
• Motortyp: EPACT-konforme Axialmotoren (niedrige Stromaufnahme)
• Sicherheit: Maschengitter-Schutzvorrichtungen
• Befestigung: Zweipunkt-Aufhängung (Gewindestange) oder Seitenhalterungen für vertikale/geneigte Montage
• Luftstromregelung: Richtlamellen an der Vorderseite des Geräts
• Optionale Spannungen: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Optionale Steuerungen: Fern-Ein/Aus-Schalter, Multi-Unit-Zonierung (bis zu 5), interne Temperaturregelung, Ein-/Zwei-Stufen-Thermostate, BACnet-kompatibles Thermostat
