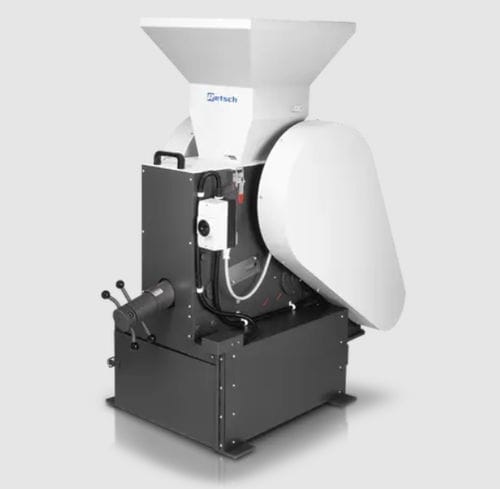

Backenbrecher BB 300

stationärfür LaborPrimär

Überblick Der Backenbrecher BB 300 wurde speziell für die Aufnahme großer Aufgabekörnungen bis 130 mm entwickelt. Die Spaltweite lässt sich stufenlos von 1 - 40 mm einstellen. Je nach Probenmaterial können Endfeinheiten bis 5 mm erzielt werden, was ein Zerkleinerungsverhältnis von 26 bedeutet. Mit dem BB 300 kann ein maximaler Durchsatz von 600 kg/h erreicht werden. RETSCH Backenbrecher sind in 8 Baugrößen erhältlich. Robuste Ausführung, einfache Bedienung und Reinigung sind Merkmale des BB 300. Kleine Probenmengen lassen sich chargenweise aufbereiten; für größere Mengen kann der Brecher kontinuierlich betrieben werden.

Robust & Vielseitig

• Hoher Zerkleinerungsgrad
• Große Auswahl an Werkstoffen für die analysenneutrale Zerkleinerung
• Nullpunkt-Justage zur Verschleißkompensation
• Stufenlose Spaltweiteneinstellung
• Leichte Reinigung des Brechraums
• Kontinuierliche Zerkleinerung möglich
• Anschluss für Staubabsaugung

Nullpunkt-Justage zur Verschleißkompensation RETSCH Backenbrecher lassen sich stufenlos justieren, um Verschleiß der Brechbacken zu kompensieren. Dazu wird bei laufendem Gerät die Spaltweiteneinstellung verschoben, bis die Brechbacken hörbar berühren; dieser Punkt wird als neuer Nullpunkt fixiert.

Hoher Bedienkomfort bei maximaler Sicherheit Einfülltrichter sind eingriff- und rückspritzsicher. Ein Sicherheitsschalter und der Bremsmotor gewährleisten sofortigen Stillstand beim unsachgemäßen Öffnen oder Einschalten. Trichter sind zum Reinigen abklappbar und abnehmbar. Der BB 300 arbeitet ruhig, geräuscharm und weitestgehend wartungsfrei.

Zubehör und Mahlwerkzeuge Brechbacken und Verschleißplatten sind in verschiedenen Werkstoffen erhältlich, wählbar je nach Probe und Analyse:

• Manganstahl
• rostfreier Stahl
• Wolframcarbid
• Stahl 1.1750 (für schwermetallfreie Zerkleinerung)

Schwermetallfreie Zerkleinerung Alle Backenbrecher können in schwermetallfreier Ausführung geliefert werden. Für Halbleitermaterialien werden Trichter und Auffangbehälter mit Kunststoff ausgekleidet; Brechbacken und Verschleißbleche sind aus Wolframcarbid, um Metallkontakte und Abrieb zu vermeiden.

Einbauversion für Online-Betrieb Der BB 300 eignet sich zum Einbau in kundenseitige Anlagen für kontinuierliche Zerkleinerung (z. B. Inline-Qualitätskontrolle). Diese Versionen werden ohne Trichter und Motorschutzschalter geliefert; Spannungsvariante des Motors erfolgt in Absprache.

Typische Probenmaterialien Kraftvolle Backenbrecher ideal für Grob- und Vorzerkleinerung von Baustoffen, Erzen, Granit, Oxidkeramiken, Quarz, Schlacke, Silizium, Steinkohle, Wolframlegierungen, Zementklinker u. v. m.

Funktionsprinzip Der BB 300 ist ein Einschwingen-Brecher: Das Aufgabegut gelangt durch den rückspritzfreien Trichter in den Mahlraum und wird zwischen fester Backe und einem durch eine Excenterwelle bewegten Brecharm im keilförmigen Schacht zerkleinert. Durch elliptische Bewegung wird das Material zerdrückt und nach unten geführt; Feingut fällt durch die eingestellte Spaltweite in einen Auffangbehälter oder kann bei freiem Auslauf kontinuierlich entnommen werden.

Caractéristiques / spécifications techniques

• Anwendungsbereiche: Grob- und Vorzerkleinerung
• Anwendungsbereich: Baustoffe, Chemie / Kunststoffe, Geologie / Metallurgie, Glas / Keramik, Maschinenbau / Elektrotechnik, Umwelt / Recycling
• Aufgabegut: mittelhart, hart, spröde, zäh
• Zerkleinerungsprinzip: Druck
• Aufgabekorngröße*: < 130 mm
• Endfeinheit*: < 5 mm
• Durchsatz*: 600 kg/h
• Material der Mahlwerkzeuge: Manganstahl, rostfreier Stahl, Wolframcarbid, Stahl 1.1750 (für schwermetallfreie Zerkleinerung)
• Maulweite: 138 x 198 mm
• Mahlspaltverstellung: 1 - 40 mm
• Spaltweitenanzeige: Maßstab
• Nullpunkt Justage: Ja
• Klappbarer Trichter: Ja
• Staubabsaugung: Ja
• Einbauversion: Optional
• Auffangbehälter: 27,5 l / 35,4 l
• Antrieb: Drehstrommotor
• Antriebsleistung: 3,0 kW
• Elektrische Anschlusswerte: verschiedene Spannungen
• Netzanschluss: 3-Phasen
• Schutzart: IP 54
• B x H x T geschlossen: 670 x 1450 x 1600 mm
• Gewicht, netto: ~ 700 kg
• Normen / Standards: CE

Hinweis: *abhängig vom Probenmaterial und Gerätekonfiguration/-einstellungen
