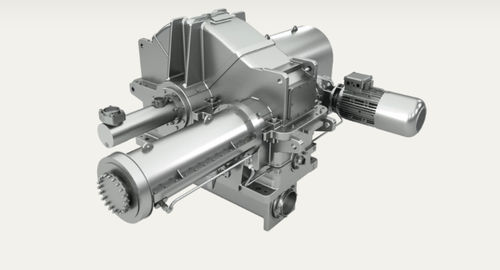

Schrägverzahntes Getriebe TCS

Ritzel-WellenHochleistungmit hoher Drehzahl

Die Gleitlagergetriebe der Typengruppe TCS sind das Ergebnis einer gezielten Entwicklung für die Anwendungen im Bereich der schnelllaufenden Verdichteranwendungen. Diese Baureihe wird nach kontinuierlicher Weiterentwicklung seit Jahren auch sehr erfolgreich in Turbinenanwendungen eingesetzt. Auf der Basis langjähriger Erfahrung und unter Einsatz modernster Konstruktions- und Analysewerkzeuge entstand ein optimiertes, auf einen weiten Anwendungsbereich zugeschnittenes Programm hochleistungsfähiger Gleitlagergetriebe. Getriebe dieser Baureihen sind lieferbar mit Achsabständen von 400 bis 1000 mm. 9 abgestufte Baugrößen ermöglichen eine optimale Auswahl für diese Anwendungsfälle. Die Gleitlagergetriebe der Typengruppe TCS sind entsprechend den Kundenanforderungen nach den Richtlinien der DIN, AGMA, ISO oder API ausgeführt. Die Getriebe können mit der erforderlichen Instrumentierung zur Temperatur- und Schwingungsüberwachung ausgestattet werden. Anforderungen zum Explosionsschutz werden bei Bedarf ebenfalls berücksichtigt. Alle Ritzelwellen und Großräder bestehen in der Regel aus legiertem, hochverschleißfestem Einsatzstahl. Die Verzahnung ist einsatzgehärtet und geschliffen. Die Verzahnungsgeometrie ist entsprechend dem jeweiligen Anwendungsfall und den Laufparametern optimiert. Für die Wellenlagerung kommen in Bezug auf Wirkungsgrad, Ölverbrauch, Stabilitätsverhalten und Zuverlässigkeit optimierte Radialgleitlager zum Einsatz. Je nach Anlagenkonzept des Kunden kann das Getriebe mit einem Axiallager an Rad- oder Ritzelwelle ausgestattet werden. Im Standard ist das Axiallager im Radiallager integriert, kann jedoch auch als separates Axiallager ausgeführt werden.
