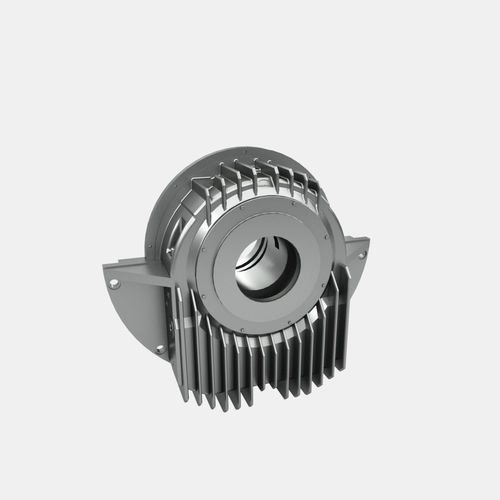

Flanschlagereinheit EM
Axialgeteiltrobust

Flanschlagereinheit
Flanschlagereinheit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Flansch, Axial
Weitere Eigenschaften
geteilt, robust, wartungsfrei

Beschreibung

Dem Wunsch nach geringsten Lagerabständen, bei gleichzeitig hoher Struktursteifigkeit der Montageeinheit, bestehend aus Maschinenschild und Lager, kamen wir mit der Entwicklung der Bauart EM nach. Der Befestigungsflansch ist in der axialen Gehäusemitte angeordnet und erlaubt dadurch eine direkte, vertikale Lasteinbringung ins Maschinenschild. Die Anbindung des Lagergehäuses wird durch das Gehäuseunterteil realisiert. Dadurch können auch die Maschinenschilde geteilt ausgeführt werden, wobei nur die untere Hälfte von hoher Steifigkeit sein muss. Es können sehr großzügige Montagezugänge zum Innenraum der Maschinen und der Lager vorgesehen werden – ein außerordentlicher Vorteil bei der Maschinenmontage und bei Wartungsarbeiten. Gerade in anspruchsvollen Antriebskonzepten, erweist sich diese Gehäuseform als sehr geeignete Grundlage für die unterschiedlichsten Ausbaustufen. Wir können die Bauart EM als funktionales Multitalent bezeichnen – vom robusten Langsamläufer bis zum Turbogenerator mit höchsten Gleitgeschwindigkeiten. Eine spezielle Bauform stellen die mit vergrößerter Gehäuseoberfläche ausgeführten Mittenflanschlager (ZM7, EM9S, EM14S/XS) für kleinere Wellendurchmesser dar. Bei eingeschränkter Variantentiefe bieten diese Lager optimierte Funktionalitäten für den Betrieb mit natürlicher Kühlung, so dass beispielsweise 2-polige Elektromaschinen ohne gesonderte Schmieraggregate ausgeführt werden können. Merkmale Gleitlager haben gegenüber Wälzlagern einen niedrigeren Geräuschpegel und sind aufgrund einer geringeren Materialbeanspruchung unempfindlich bei Belastungen durch Stöße Gleitlager sind wartungsfrei bzw. wartungsarm und einfach zu montieren
