Teleskopsystem-Kreisformtest QC20

kabellos

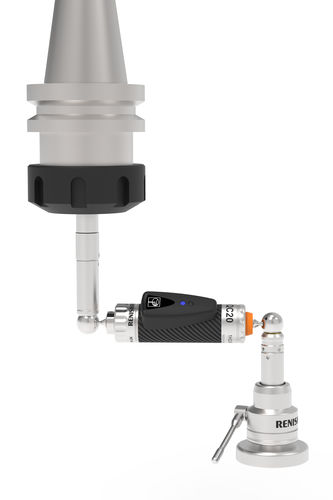

Das Kreisformmessgerät QC20-W von Renishaw besteht aus: einem Kugelstab (ein hochgenauer teleskopischer Linearsensor mit Präzisionskugeln an beiden Enden) zwei magnetischen Präzisionshalterungen. Eine Halterung ist am Maschinentisch befestigt, die andere an der Maschinenspindel bzw. am Spindelgehäuse. Bei einer Kreisformmessung werden die Kugeln des Sensors kinematisch in den magnetischen Schalen gehalten, wodurch die Messung kleinster Radiusabweichungen ermöglicht wird, während sich die Maschine entlang einer programmierten Kreisbahn um den Magnetfuß auf dem Maschinentisch bewegt. Die erfassten Daten werden an einen PC gesendet. Die Renishaw Software berechnet die Gesamt-Genauigkeit (Kreisform, Kreisformabweichung) nach internationalen Normen wie z. B. ISO 230-4 und ANSI/ASME B5.54 oder in der Renishaw-eigenen Auswertung. Dieser Bericht setzt eine einzigartige mathematische Analyse der linearen Messwerte zur Diagnose vieler zusätzlicher individueller Maschinenfehler ein. Die Daten werden zur Unterstützung der Diagnose im grafischen und numerischen Format angezeigt.
