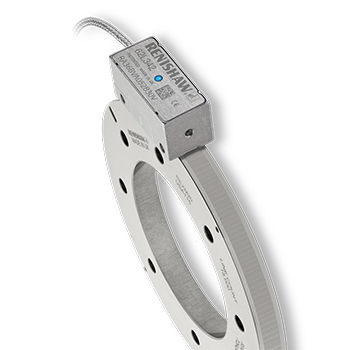

Absoluter Drehgeber RESOLUTE™ UHV REXA30

optischkontaktlosIP30

Was ist RESOLUTE UHV? RESOLUTE UHV bietet Absolutmesstechnik für Ultrahochvakuum-Anwendungen. Kunden können damit einen höheren Messdurchsatz erzielen, Beschädigungsrisiken senken und die Zuverlässigkeit verbessern. RESOLUTE übertrifft alle anderen absoluten Messsysteme, die für UHV-Umgebungen entwickelt wurden. Mit seiner 32-Bit-Auflösung bei Drehzahlen von 8.500 min-1 bietet RESOLUTE eine Spezifikation, die in der Messsystem-Technologie eine bahnbrechende Neuerung darstellt. Was ist ein REXA30 Ring? REXA30 ist ein nahtloser Edelstahlring mit einer direkt am Außendurchmesser aufgebrachten absoluten Teilungsperiode von 30 µm. Dank seines größeren Querschnitts können sämtliche Installationsfehler mit Ausnahme der Exzentrizität gemindert werden, die sich leicht mithilfe des Durchschnittsergebnisses zweier Resolute Abtastköpfe korrigieren lässt. Der Messring weist eine installierte Gesamtgenauigkeit von bis zu ±1 Winkelsekunde, keine Kupplungsverluste und eine herausragende Wiederholgenauigkeit auf. REXA30 ist in verschiedenen Größen (Ø52 mm bis Ø417 mm) erhältlich, die alle durch den großen Innendurchmesser eine flexible Integration ermöglichen. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
