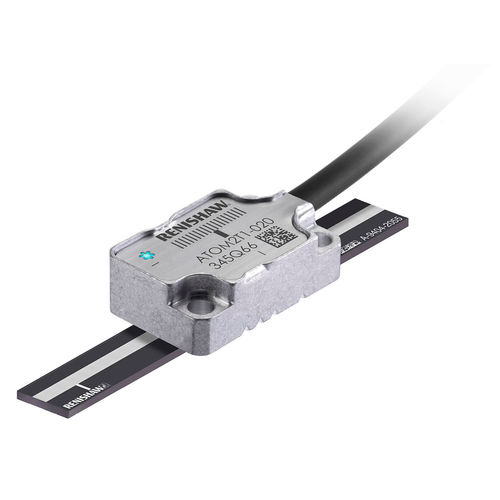

Inkrementaler Lineargeber ATOM™ RCLC
optischkontaktlosanalog

inkrementaler Lineargeber
inkrementaler Lineargeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
optisch
Installierung
kontaktlos
Ausgangssignal
analog, mit Digitalausgang
Länge

Max: 130 mm
(5,118 in)

Min: 18 mm
(0,709 in)

Auflösung

Max: 10.000 nm

Min: 1 nm

Beschreibung

Was ist ATOM? ATOM ist das inkrementelle Miniaturmesssystem für die berührungslose, optische Weg- und Winkelmessung von Renishaw. Sein innovatives Design verbindet Größenvorteile mit herausragender Signalstabilität, Verschmutzungstoleranz und Zuverlässigkeit. Diese Kombination ist auf dem Markt einzigartig und bedeutet einen enormen Fortschritt hinsichtlich der Leistung und Zuverlässigkeit von Miniaturmesssystemen. ATOM wird in der Ausführung mit hochflexiblem Kabel sowie als FPC-Variante mit Maßverkörperungen mit wahlweise 20 µm oder 40 µm Teilungsperiode angeboten. Eine Reihe von Interface-Einheiten steht zur Verfügung, darunter das Ri Standard-Interface, das hochleistungsfähige Ti und das kompakte, offene ACi Interface. Was ist ein RCLC Maßstab? RCLC ist ein Glasmaßstab, der in Längen bis 130 mm mit einer inkrementellen Teilungsperiode von entweder 20 µm oder 40 µm angeboten wird. RCLC bietet eine Gesamtgenauigkeit von ±3 µm und ist mit zwei Referenzmarken versehen: eine in der Maßstabsmitte und eine am Verfahrwegende. Die Auswahl erfolgt durch die Ausrichtung des Abtastkopfes zum Maßstab. RCLC wird mit der selbstklebenden Rückseite auf dem Untergrund befestigt. Der spezielle Kleber gewährleistet eine vom Installationsuntergrund unabhängige Maßstabsausdehnung.
