Halbleiter-Dehnungsmessstreifen MicroCell

rechteckigdynamisch

Produktbeschreibung
Die MicroCell ist optimal zur Nachrüstung an bestehenden Silos geeignet; für eine reproduzierbare Massemessung immer dann, wenn die klassische Füllstandmessung nicht das gewünschte Ergebnis bringt. Die Messzellen werden zur Erfassung der Masse von Schüttgütern und Flüssigkeiten in Stützensilos eingesetzt. Die Messzellen haben besonders einen Vorteil gegenüber Füllstandsmessungen oben auf dem Silo, wenn sich im Silo Kernfluss einstellt, d. h. das Schüttgut ist nur im Bereich über der Auslauföffnung in Bewegung. Brücken- oder Kaminbildung ist die Folge. Die MicroCell erfasst das Gewicht zuverlässig. Des Weiteren ist die MicroCell eine kostenoptimierte Lösung, da die Montage mit Befestigungsschrauben direkt an der vorhandenen Stutzkonstruktion des Silos erfolgt. Die Anlage muss dafür weder entleert noch umgebaut werden.

Funktionsweise

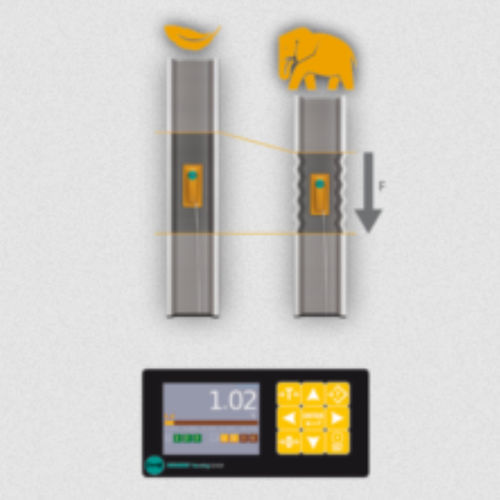

Bei Befüllung oder Entleerung entsteht in der Silounterkonstruktion eine Stauchung, Dehnung oder Scherung. Diese Wegänderung wird von der MicroCell aufgenommen und die Masse wird über den Messumformer ausgewertet. Die Sensoren bestehen aus zwei Halbleiter-Dehnungsmessstreifen, die keramisch mit einem Biegestab verbunden sind. Da die beiden Halbleiter-Dehnungsmessstreifen mit einer Halbbrücke verschaltet sind, wird der bei Halbleitern übliche Temperaturdrift kompensiert.

Charakteristika / Spezifikationen

• Reproduzierbare Massemessung von Stützensilos
• Optimal zur Nachrüstung an bestehenden Silos
• Für Schüttgüter und Flüssigkeiten geeignet
• Zuverlässige Gewichtserfassung auch bei Kernfluss, Brücken- oder Kaminbildung
• Kosteneffiziente Montage ohne Entleerung oder Umbau der Anlage
• Sensoren mit zwei Halbleiter-Dehnungsmessstreifen, keramisch mit Biegestab verbunden
• Kompensation des Temperaturdrifts durch Halbbrückenschaltung
