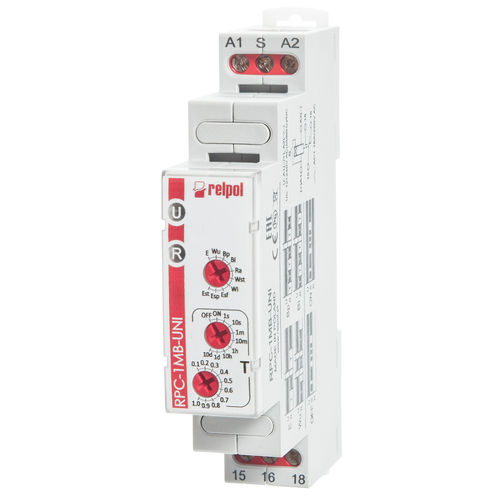

Einschaltverzögerungs-Zeitrelais RPC-MB series

UnzeitigMultifunktionHutschienen

Multifunktionales Zeitrelais mit 10 verschiedenen Funktionen. Verfügt über 8 Zeitbereiche. Material der Kontakte AgSnO2. Maximale Verbindungsleistung AC1: 1P - 4000 VA, 2P - 2000 VA Technische Daten  : RPC-1MB-... RPC-2MB-... Anzahl und Art der Kontakte : 1 Schaltkontakt ; 2 Schaltkontakte Nenn-Eingangsspannung 50/60 Hz AC AC: 50/60 Hz AC/DC Zeiträume  OFF - dauerhafte Abschaltung; ON - dauerhafte Einschaltung 1 s ; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d Zeiteinstellung   stufenlos - (0,1...1) x Zeiträume (gilt nicht für Bereich ON / OFF) Ausgeführte Funktionen: • E    - Einschaltverzögerung • Wu - Einschalten für die eingestellte Zeit • Bp  - symmetrischer zyklischer Betrieb, beginnend mit einer Unterbrechung • Bi   - Symmetrischer zyklischer Betrieb ab dem Einschalten. • Ra  - Abschaltverzögerung, gesteuert durch Kontakt S, ohne Verlängerung der Zeit T • Wst - Einschalten für die eingestellte Zeit, ausgelöst durch Schließen des Kontakts S, mit Verlängerung der Zeit T – Verlängerung der Einschaltung des Schaltrelais R • Wi - Einschalten für die eingestellte Zeit, gesteuert durch Schließen des Steuerkontakts S, mit Funktion der Abschaltung des Schaltrelais R vor Ablauf der Zeit T • Esf - Einschaltverzögerung, gesteuert durch Kontakt S, ohne Verlängerung der Zeit T  • Esp - Einschaltverzögerung – ein Zyklus, ausgelöst durch Schließen des Kontakts S  • Est - Einschaltverzögerung, ausgelöst durch Schließen des Kontakts S, mit Verlängerung der Zeit T
