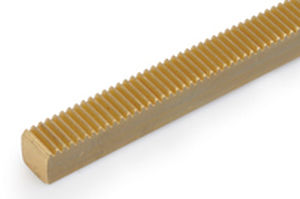

Gerade verzahnte Zahnstange

geschliffenPräzisionMessing

Ein komplettes Sortiment an Präzisions-Zahnstangen und -Ritzeln Ein Zahnstangen- und Ritzelsystem ermöglicht die Übertragung von Dreh- in Linearbewegungen mit der Genauigkeit, die man von einem Getriebesystem erwartet. Die Zahnstangen werden aus geschliffenem, gehärtetem rostfreiem Stahl oder geschliffenem rostfreiem Stahl hergestellt und sind mit verschiedenen Genauigkeiten, Steigungen und Längen erhältlich. Außerdem können Modifikationen wie Abflachungen, Zapfen oder kundenspezifische Enden vorgesehen werden. Es sind auch Zahnstangen aus Edelstahl und Messing mit Wälzfräsungen erhältlich. Die Zahnstangenritzel sind glatt oder spielfrei, ebenfalls mit einer Auswahl an Genauigkeiten, Steigungen, Bohrungsgrößen, alternativen Materialien und Beschichtungen. Geschliffene Zahnstangen können sowohl zum Messen als auch zum Betätigen verwendet werden. Im Allgemeinen eignen sich die kleineren Teilungen (1 mm) zum Messen, da der kleinere Ritzeldurchmesser eine höhere lineare Auflösung ermöglicht. Die größeren Teilungen (2 mm und 2,5 mm) ermöglichen eine höhere Belastbarkeit. Für die meisten Anwendungen kann die Zahnstange sowohl für die Rückführung als auch für die Betätigung verwendet werden; bei sehr präzisen Anwendungen ist es jedoch am besten, einen nicht angetriebenen Teil der Zahnstange für die Rückführung zu verwenden, alternativ kann eine separate Zahnstange eingesetzt werden. Gefräste Zahnstangen eignen sich eher für leichte Antriebsanwendungen, bei denen die Kosten eine wichtige Rolle spielen. Rechteckige Zahnstangen aus Messing Rechteckige Zahnstangen aus Messing, ideal für leicht belastete Anwendungen, ein wirtschaftliches Gleichgewicht zwischen Genauigkeit und Tragfähigkeit und Kosten 0,3 bis 0,8 Modul. Erhältlich in Längen bis zu 500 mm - Gefräste rechteckige Zahnstange - hergestellt aus Messing der Güte CuZn39Pb3.
