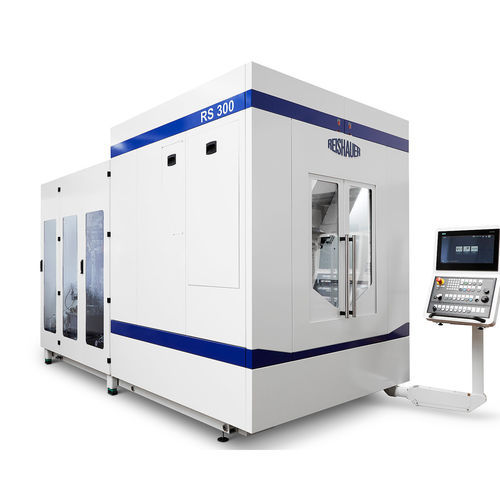

CNC-Wälzschälmaschine RS 300

mit verstellbarem Winkelfür Teile mit großem Durchmesser

Übersicht
Die Bearbeitung gehärteter Zahnkränze mit einem Werkstück-Außendurchmesser bis 300 mm ist die Kernanwendung der Reishauer RS 300. Mit der erzielbaren Verzahnungsqualität erfüllt die RS 300 auch künftige Anforderungen bei noch engeren Toleranzen, bei denen höchste Präzision und geringste Flankenrauheit entscheidend sind.

Kernmerkmale

• Neuentwicklung mit einem hochproduktiven Bearbeitungsprozess
• geeignet zur Bearbeitung von werkstücken wie kollisionskritischen Zahnrädern
• eingesetzt zur Ausgleichung auch großer Härteverzugs
• flexibel einsetzbar – auch für Außenverzahnungen
• ergänzt das Reishauer-Portfolio und ermöglicht das Hartfinish aller Zahnräder im Getriebe
• kompatibel mit der Prozessüberwachung ARGUS

Arbeitsbereich
Werkstückdurchmesser internes Skiving: 50 – 300 mm
Werkstückdurchmesser externes Skiving: 50 – 200 mm
Zahnzahl: 5 – 520
Modulbereich: 1 – 3 mm
Werkstücklänge: max. 150 mm
Achsenkreuzungswinkel: max. 35°
Werkzeugspindeldrehzahl: max. 3 600 min⁻¹
Werkstückspindeldrehzahl: max. 3 600 min⁻¹
Achsverfahrlängen X-, Y-, Z-Achse: 400, 500, 350 mm
Stromversorgung: 400 V / 50 Hz; 460 V / 60 Hz
Umgebungstemperatur: +15 bis +45 °C
Gewicht: 14 000 kg

Hardware-Optionen (Auszug)

• Schnittstelle für Teileladesysteme
• Automatischer Werkzeugwechsler (HSK-F 125 Schnittstelle)

Technologie-Optionen (Auszug)

• ARGUS Monitoring System
• Twist Control Skiving
• Reishauer ECO-Mode

Steuerung

• Siemens SINUMERIK ONE
• Reishauer RSControl Bedienungssoftware

Technische Daten

• Werkstückdurchmesser (intern): 50–300 mm
• Werkstückdurchmesser (extern): 50–200 mm
• Zahnzahl: 5–520
• Modulbereich: 1–3 mm
• Max. Werkstücklänge: 150 mm
• Max. Achsenkreuzungswinkel: 35°
• Werkzeugspindeldrehzahl: max. 3 600 min⁻¹
• Werkstückspindeldrehzahl: max. 3 600 min⁻¹
• Achsenverfahrwege (X, Y, Z): 400 / 500 / 350 mm
• Stromversorgungsoptionen: 400 V / 50 Hz oder 460 V / 60 Hz
• Betriebstemperaturbereich: +15 bis +45 °C
• Maschinengewicht: 14 000 kg
