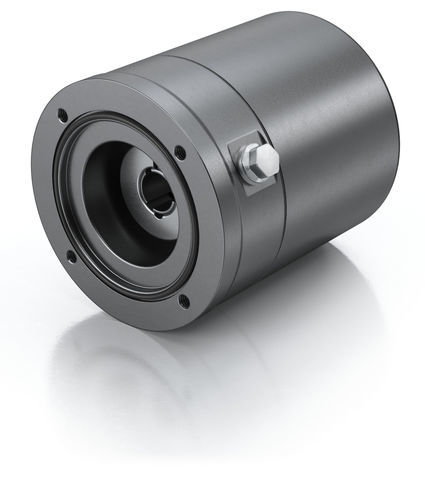

Planetengetriebe PAH

koaxialmit Vollwellekompakt

Produktbeschreibung
Speziell ausgelegt für Anwendungen in der Lebensmittel-, Pharma- und Getränkeindustrie, in denen Hygiene oberste Priorität hat: Das PAH-Planetengetriebe ist aus eloxiertem Aluminium gefertigt und nach den Vorgaben der EHEDG entwickelt. Es vereint hygienisches Design mit hoher Beständigkeit gegenüber chemischen Reinigungs- und Desinfektionsmitteln.

Merkmale

• Kompaktes Design
• Schmierstoff geeignet für die Lebensmittelindustrie (NFS H1 registriert)
• Lebensdauerschmierung
• Gehäuse aus eloxiertem Aluminium (hygienisches Design)
• Beliebige Einbaulage
• Ganzzahlige Übersetzungsverhältnisse
• Optimierte Dichtungsmaterialien
• Hohlraumfreie Wellenabdichtung
• Sicheres, motor-spezifisches Montagesystem
• Direktmontage von Motoren ohne Axialbelastung mittels Klemmverbindungen

Optionen

• Kompatibel mit allen gängigen Servomotoren und den Rehfuss-Motorserien SBA, SBE und SBH
• Flanschoptionen für synchrone Servomotoren

Anwendungsbereiche

• Lebensmittelindustrie
• Getränkeindustrie
• Pharmatechnik
• Chemische Industrie

Leistungsdaten
Umfangsspiel: < 7 – 12 Bogenminuten
Wirkungsgrad bei Volllast: 90 – 92 %
Lebensdauer: > 30.000 h
Schmierung: H1-registrierte Dauerschmierung
Schutzart: IP69K (optional IP66)
Einbaulage: universell
Zulässige Betriebstemperatur: -25°C bis +90°C

Hinweise
Abbildungen, Maße und Darstellungen sind unverbindlich. Abbildungen zeigen Optionen. Technische Änderungen vorbehalten.

Technische Daten

• Modell/Serie: PAH Planetengetriebe
• Gehäusematerial: eloxiertes Aluminium (hygienisches Design)
• EHEDG-konformes Design
• Korrosionsbeständig und beständig gegen chemische Reinigungs-/Desinfektionsmittel
• Schmierstoff: H1-registriert (geeignet für die Lebensmittelindustrie), Dauerschmierung
• Spiel: < 7 – 12 Bogenminuten
• Wirkungsgrad (Volllast): 90 – 92 %
• Betriebsdauer: > 30.000 Stunden
• Schutzart: IP69K (optional IP66)
• Montage: motor-spezifisches Montagesystem, Direktmontage des Motors ohne Axialbelastung (Klemmverbindungen)
• Wellenabdichtung: hohlraumfreie Wellenabdichtung
• Übersetzungsverhältnisse: ganzzahlige Übersetzungen
• Montagepositionen: alle / universell
• Betriebstemperaturbereich: -25°C bis +90°C
• Kompatibilität: alle gängigen Servomotoren und Rehfuss-Serien SBA, SBE, SBH
