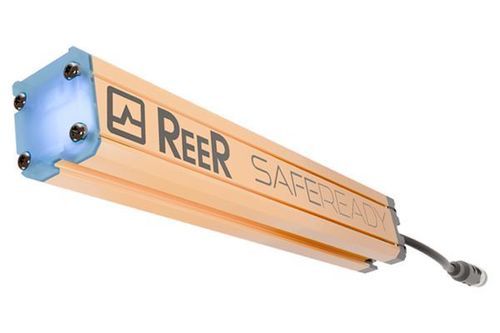

Sicherheitslichtvorhang SafeReady

Sicherheit Typ 4ZugriffMehrstrahl

Produktübersicht
SafeReady von ReeR ist eine kompakte, programmierbare Familie von Sicherheitslichtvorhängen für die industrielle Automatisierung. Zertifiziert als Typ 4 – PL e, bietet SafeReady zuverlässigen Personenschutz und einfache Integration in kompakte, rekonfigurierbare Systeme.

Konstruktion und Umweltschutznormen
Gehäuse aus pulverbeschichtetem Aluminium mit hoher Stoß‑ und Vibrationsfestigkeit (CEI EN 60068). Schutzarten: IP65 und IP67. Betriebstemperatur: -30 °C bis +55 °C, geeignet für gekühlte und raue Umgebungen.

Auflösungen und Reichweiten
Verfügbare Auflösungen für Finger-, Hand‑ und Körperschutz:

• 14 mm – Fingerschutz
• 20, 30, 40 mm – Handschutz
• 50 – 90 mm – Körperschutz
• 2, 3, 4 Strahlen – Zugangskontrolle

Geschützte Höhen bis 2 m. Reichweiten bis 18 m (Low Range 0–8 m; High Range 6–18 m).

Keine toten Winkel und Ausrichtung
SafeReady vermeidet tote Winkel an beiden Seiten der Barriere und gewährleistet durchgehende Detektion über das gesamte Messfeld. Dadurch können Sicherheitsabstände reduziert und mechanische Schutzvorrichtungen verringert werden. Die Ausrichtung wird durch vier hochhelle Front‑LEDs unterstützt.

Konnektivität und smarte Konfiguration (Plus‑Modelle)
Plus‑Modelle unterstützen Bluetooth‑Konfiguration und Überwachung via spezieller App. Die App zeigt Identifikationsdaten und physikalische Merkmale, Strahlstatus und Positionen, LED‑ und Blanking‑Modi und ermöglicht die Einstellung von Strahlcodierung, Reaktionszeiten, Restart‑Modus und Blanking‑Funktionen.

Blanking‑Funktionen
SafeReady integriert feste und schwebende (floating) Blanking‑Funktionen für dynamische Prozesse:

• Feste Blanking – permanente Ausschaltung ausgewählter Strahlen (z. B. kontrollierter Durchgang von Werkstücken)
• Floating Blanking – folgt der Materialbewegung entlang des geschützten Bereichs und hält die Gefahrenzone geschützt

Diese Funktionen reduzieren unerwünschte Stillstände und verbessern die Produktivität.

Diagnose und Statusanzeige
Integrierte mehrfarbige Statuslampe und Diagnose‑LEDs liefern sofortige Betriebsinformationen. Bei Plus‑Modellen sind diese Informationen auch per Bluetooth verfügbar. Bedeutungen der Statusfarben:

• ROT – Unterbrechung
• GRÜN – Schutz aktiv
• ORANGE blinkend – Clear (wartet auf Restart)
• ORANGE – Blanking aktiviert
• BLAU – Bluetooth‑Verbindung

Kabel und Anschlüsse
Pigtail‑Kabel mit M12‑Stecker; Steckrichtung positionierbar, Kabel austauschbar, für langfristige Wartung und Integration optimiert.

Modelle und Hauptfunktionen
Die SafeReady‑Familie umfasst drei Modellklassen für unterschiedliche Einsatzanforderungen:

• Basic – automatischer Restart
• Standard – automatischer oder manueller Restart (wählbar), EDM
• Plus – automatischer oder manueller Restart (wählbar), EDM und erweiterte Sicherheitsfunktionen konfigurierbar via Bluetooth‑App

Monitoring und Einstellungen (App‑Funktionen)
Die App (Plus) zeigt Identifikationsdaten und physikalische Eigenschaften, den Status einzelner Strahlen und LED‑Modi und erlaubt Einstellungen wie Strahlcodierung, Reaktionszeit, Restart‑Typ, Blanking (fest/floating) und Pre‑Reset.

Typische Anwendungen
Häufige Einsatzgebiete:

• Pressen und Biegemaschinen
• Roboter‑ und kollaborative Zellen
• Montagetische
• Schnittmaschinen
• Automatische Systeme und flexible Fertigungslinien
• Automatische Parkhäuser und Layouts mit hoher Variabilität

Zusammenfassung
SafeReady ist eine kompakte, integrierte und programmierbare Sicherheitslösung, die Typ 4 – PL e Schutz mit smarter Konfiguration (Plus) und robuster Bauweise für anspruchsvolle Industrieumgebungen verbindet.

Technische Daten

• Handelsname: SafeReady
• Hersteller: ReeR
• Sicherheitsklasse: Typ 4 – PL e
• Gehäuse: pulverbeschichtetes Aluminium
• Stoß‑/Vibrationsfestigkeit: CEI EN 60068
• Schutzarten: IP65, IP67
• Betriebstemperatur: -30 °C bis +55 °C
• Auflösungen: 14 mm; 20 / 30 / 40 mm; 50 – 90 mm
• Strahlenkonfigurationen: 2, 3, 4
• Geschützte Höhe: bis 2 m
• Reichweiten: Low Range 0–8 m; High Range 6–18 m (bis 18 m)
• Anschlüsse: Pigtail‑Kabel mit M12‑Stecker
• Blanking: feste und floating‑Funktionen
• Modelle: Basic, Standard, Plus (Plus mit Bluetooth/App)
• Diagnose: integrierte mehrfarbige Statuslampe und Diagnose‑LEDs
