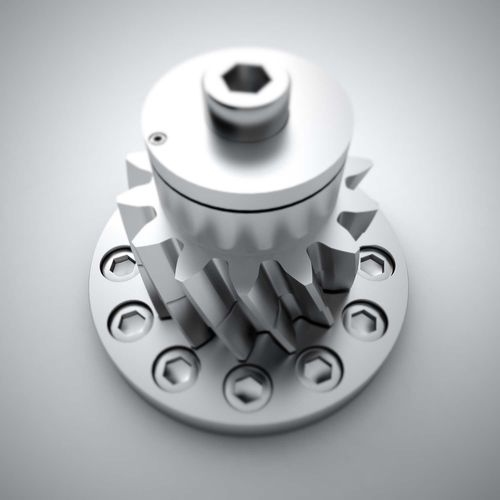

Spielfreies Stirnradsystem PDP

Die vorgespannten Doppelritzel, PDP, von WMH Herion wurden als kostengünstige Methode zur Beseitigung des Spiels zwischen Zahnstangeund Ritzel in hochpräzisen linearen Antriebsanwendung entworfen. Das PDP besteht aus zwei geschliffenen WMH Ritzeln, jedes ½ der Breite der Zahnstange, angeschlossen durch ein patentiertes Kupplungs-Vorspannsystem, das das Spiel zwischen Ritzel und Zahnstange eliminiert und eine wettbewerbsfähige Alternative zu Kugelgewinde-Antriebssystemen darstellt. Die Vorspannung des PDP lässt sich einfach einstellen und die Einheit ist mit einem ISO 9409-1 Flansch ausgestattet um an ein Getriebe angeflanscht zu werden.. Das PDP kann mit Präzisionsgetrieben kombiniert werden, um ein Systemspiel < 1 Bogenminute zu erreichen, wodurch in bestimmten Verwendungszwecken die Notwendigkeit von zwei elektrisch vorgespannten Getrieben (mit 2 Servomotoren) entfällt. Technische Merkmale Das PDP wird mit geraden oder schrägverzahnten Stirnrädern in Modulen von 2 bis 5 im Standard angeboten (größere Module auf Anfrage) und nimmt Geschwindigkeiten bis zu 1200 U/min auf. Die Drehmomentkapazität reicht von 55 – 1900 NM, je nach Baugröße und Einstellung des Drehmoments der Vorspannung. Redex kann Komplettlösungen anbieten, die Getriebe, PDP, Zahnstange und automatische Schmierung für Zahnstangen umfassen.
