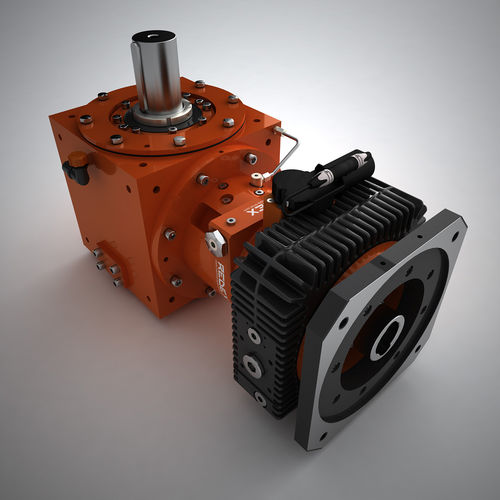

Planetengetriebe MSR series
rechtwinkligParallelwellenkoaxial

Planetengetriebe
Planetengetriebe
Planetengetriebe
Planetengetriebe
Planetengetriebe
Planetengetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Planeten
Achsenausrichtung
rechtwinklig, koaxial, Parallelwellen
Wellentyp
Ritzel-Wellen
Drehmoment
2 - 5 kNm, > 10 kNm, 5 - 10 kNm
Anwendungen
Mitnahme
Weitere Eigenschaften
kompakt, mit geringer Geschwindigkeit, Drehtisch, für Motoren
Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 6.000 rpm
(37.699,11 rad.min-1)

Beschreibung

Der MSR 2-Speed VTL-Drehtisch ist eine neue Technologie, die zwei rechtwinklige 2-Gang-Getriebe kombiniert, um eine hohe Drehleistung und eine präzise C-Achsen-Bewegung zum Fräsen zu ermöglichen. Die MSR-Abtriebsritzel kämmen mit dem Zahnkranz des Drehtisches. Im Drehmodus arbeiten beide Getriebemotoren zusammen und teilen sich die Last (50%-50%), so dass die Motorgröße ½ eines herkömmlichen Hauptantriebsmotors beträgt. Im Positionier- und Fräsmodus (C-Achse) wird ein Getriebe gegen das andere vorgespannt, um Spiel zu eliminieren und eine genaue Positionierung zu gewährleisten. Darüber hinaus deckt die Getriebeübersetzung den gesamten erforderlichen Drehzahlbereich ab, mit hoher Geschwindigkeit beim Drehen und niedrigem Drehmoment beim Fräsen. Beim Drehen wird die volle Last bereitgestellt und beim Fräsen wird das Spiel aufgehoben. Der MSR ist ein kompaktes System, das die VTL-Drehtischkinematik drastisch vereinfacht und eine hohe Leistung in Bezug auf Drehzahlbereich, Drehmoment und Genauigkeit gewährleistet.
