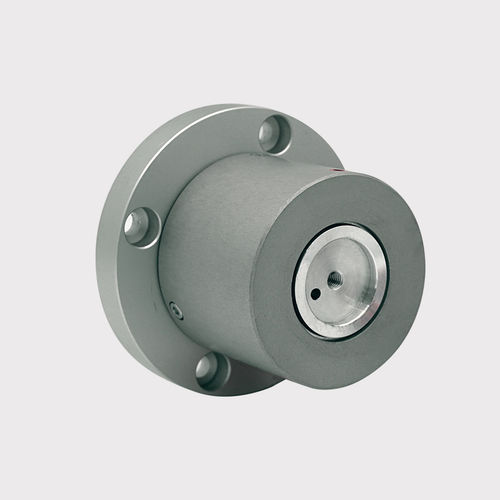

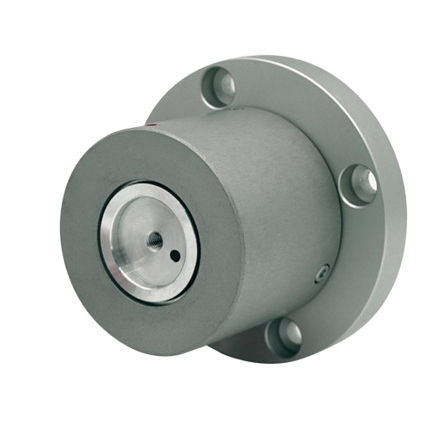

Zugkraft-Wägezelle CH series

Balkentyp

CH-Wägezellen, auch als Chameleon-Wägezellen bekannt, sind für Anwendungen zur Zugkraftregelung konzipiert, insbesondere zur Erfassung von Kräften, die beim Abziehen von Material entstehen. Diese Wägezellen werden typischerweise am Ende einer freitragenden Messwalze oder an einer Umlenkrolle positioniert und sind in der Lage, die resultierenden Kräfte bei Wickel-, Rückwickel- und Zwischenprozessen unter Berücksichtigung der Wickelwinkel des Materials mit hoher Genauigkeit zu erfassen. Aufgrund der Vielseitigkeit ihrer Konstruktion lassen sich CH-Wägezellen auf verschiedene Arten installieren und leicht an die spezifischen Anforderungen der jeweiligen Anwendung anpassen. Die Rolle kann ohne Stange oder mit einer Durchgangsstange und Lagern befestigt werden, was eine flexible Lösung für unterschiedliche Montagekonfigurationen bietet. Die Wägezellen sind doppellaminiert, was hohe Präzision und die Fähigkeit gewährleistet, hohen Belastungen standzuhalten. Die Kabelverschraubung kann je nach erforderlicher Konfiguration axial oder radial ausgeführt sein. Mit einem Messbereich von 250 N bis 1.000 N eignen sich CH-Wägezellen für eine Vielzahl industrieller Anwendungen, die eine präzise Bahnspannungsregelung erfordern. In einen Bahnspannungsregelkreis integriert, erfassen CH-Wägezellen das Spannungssignal, das von einem Verstärker verstärkt und an einen Spannungsregler weitergeleitet wird. Der Regler verarbeitet das Signal und steuert die Bremse, um ein optimales Drehmoment zu erzielen, wodurch die Prozesseffizienz verbessert und Ausschuss reduziert wird. CH-Wägezellen sind die perfekte Wahl für industrielle Anwendungen, die eine präzise Bahnspannungsregelung erfordern, und gewährleisten Zuverlässigkeit und Vielseitigkeit in komplexen Produktionsumgebungen. Doppellaminat-System für maximale Genauigkeit Optionen für axiale oder radiale Kabelverschraubungen Robuste Bauweise für hohe Belastungen Vielfältige Montagevarianten für hohe Vielseitigkeit
