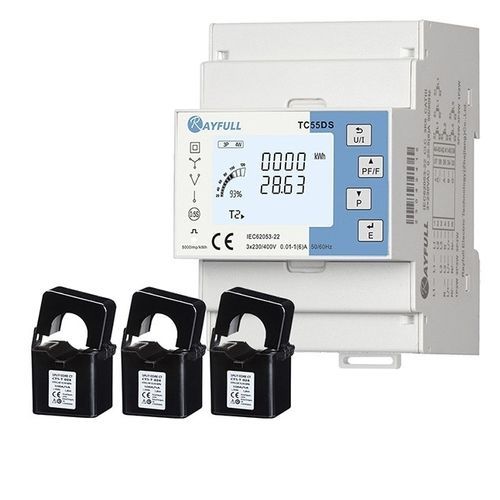

Dreiphasiger elektrischer Energiezähler TC55DS

für DIN-SchieneModbus RTURogowskispule

Die Serie TC55DS ist ein dreiphasiges, externes, an einen Stromwandler angeschlossenes, multifunktionales Energiemessgerät zur Messung und Analyse der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Vier-Quadranten-Leistungsparameter, Leistungsfaktor, Gesamtoberschwingungen usw. Außerdem kann es eine Vielzahl von Energieparametern ablesen, darunter bidirektionale Wirk- und Blindenergie, Vier-Quadranten-Energie, monatliche und tägliche Energieverbrauchsstatistiken und so weiter. Die Serie ermöglicht die Messung und Analyse von Leistungsparametern in verschiedenen Stromnetzumgebungen, wie 1P2W, 3P3W und 3P4W. Die TC55DS-Serie verfügt über eine RS485-Kommunikationsschnittstelle mit der höchsten Baudrate von 38400 bps, die das Modbus- oder DLT645-Protokoll für die Fernablesung unterstützt. Gleichzeitig helfen der große LCD-Bildschirm und die Touch-Tasten dem Benutzer, verschiedene Messparameter vor Ort anzuzeigen und einzustellen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. 1A/5A, oder mV/mA Stromwandler/Rogowski-Spulen-Eingang Messungen: V,A,W,Var,kWh,kVarh,PF, THD... Zwei Quellen: Reguläre Stromversorgung und Ersatzstromversorgung Bidirektionale Energie- und Leistungsmessung CT Reverse-Connect-Korrektur Impuls-Ausgang Kommunikation: RS485 Modbus RTU/DLT645-2007 Netze:1P2W/2P3W/3P3W/3P4W CE/ROHS-geprüft Spezifikationen der Kommunikation - Schnittstelle und Protokoll: 2-Draht RS485; Modbus RTU (Standard), DL/T645-2007 (optional) - Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms - Bus-Typ : Semi-duplex - Entfernung : Max. 1000m - Buslast : Max. 64Stück Umwelt Spezifikationen - Betriebstemperatur: -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃
