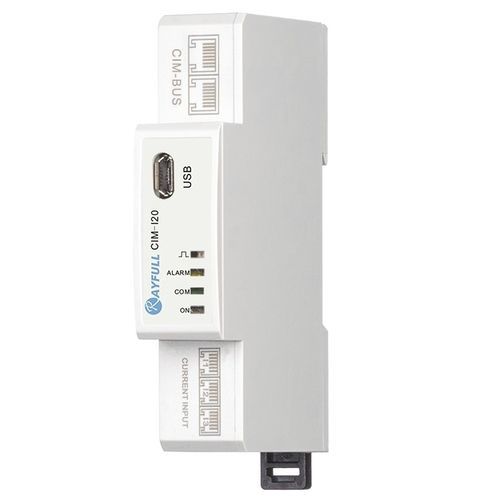

Strommessmodul CIM-I20

SpannungFrequenzelektrische Parameter

Das CIM-I20, das Strommodul der CIM-Lösung von Rayfull, misst die wichtigsten Parameter wie Strom, Spannung, Leistung usw. Außerdem kann es auch bidirektionale Energieparameter messen, wie Import und Export von Wirkenergie, Import und Export von Blindenergie. Darüber hinaus kann es auch den THD und iHD des Stroms sowie den Leistungsbedarf und den Max. Leistungsbedarf des Stroms. Im Vergleich zum CIM-I10 verfügt das CIM-20 über eine Überstrom-Alarmeinstellung, die in Sicherheitssystemen verwendet werden kann. Die RS485-Modbus-RTU-Kommunikation hilft dem Benutzer beim Ablesen und Überwachen aus der Ferne. Messung: Spannung/Strom/Leistung/Leistungsfaktor/Frequenz,...; Bi-direktionale Energie: Import/Export von Wirkenergie, Import/Export von Blindenergie; Strom THD und iHD(2~63); Strombedarf/Gesamt-Wirkleistungsbedarf/Gesamt-Blindenergiebedarf/Gesamt-Scheinleistungsbedarf; Max. Strombedarf/Gesamtleistung/Wirkleistung/Gesamtblindleistung/Scheinleistung; Überstrom-Alarm; RS485 Modbus-Kommunikation 1*CIM-I20=1*3P4W Zähler / 3*1P2W Zähler Elektrische Spezifikationen - Stromwandlereingang: 100mV - Frequenz: 45～65 Hz - Überlastbarkeit : 2xRating Voltage bei 1s Dauer - IP-Klasse : LCD-Anzeige: IP51 (Innenbereich); - Ganzes Messgerät: IP30 - Installation: TH35-7.5 DIN-Schiene - Entflammbarkeitsklasse: UL 94 V-0 - Verwendungskategorie : UC2 Kommunikations-Spezifikationen - Schnittstelle und Protokoll : 2-Draht RS485; Modbus RTU - Baudrate : 1200, 2400, 4800, 9600 (Standard), 19200, 38400 bps - Parität : Keine (Standard), Gerade, Ungerade - Stop Bit : 1(Standard), 2 - Reaktionszeit : <100ms Umwelt Spezifikationen - Betriebstemperatur : -25 ~ +55℃ - Lagertemperatur: -40 ~ +80℃ - Luftfeuchtigkeit: <90%, nicht kondensierend - Grad der Verschmutzung: 2
