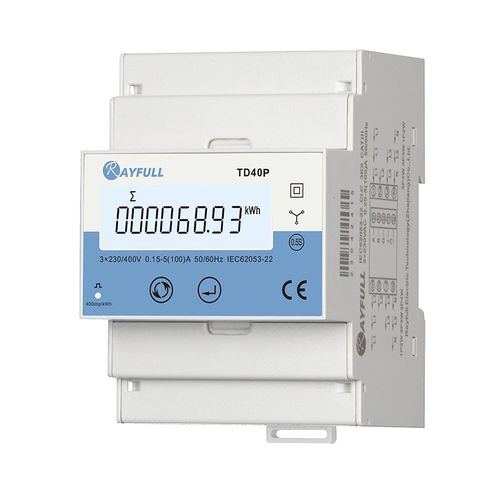

Dreiphasiger elektrischer Energiezähler TD40P

für DIN-SchienedigitalImpulsausgang

TD40P Serie sind dreiphasige Max.100A direkt anzuschließende multifunktionale Energiemessgeräte zum Messen und Analysieren der wichtigsten elektrischen Parameter, einschließlich Spannung, Strom, Leistung, Leistungsfaktor, und etc. Die Serie realisiert die Messung und Analyse von Leistungsparametern in 3P4W Stromnetzumgebungen. Eine zusätzliche Passwortschutzfunktion erhöht die Datensicherheit erheblich. Max.100A Direkteingang Messwerte: V,A,W,kWh,PF, ... Bidirektionale Energiemessung Rücksetzbare Energie Impuls-Ausgang Netzwerk: 3P4W CE/ROHS-geprüft Elektrische Spezifikationen Messgenauigkeit : - Spannung/Strom : Klasse 0,5, siehe IEC 61557-12 - Wirkleistung : Klasse 1 / Klasse 0,5, siehe IEC 61557-12 - Wirkenergie: Klasse 1 / Klasse 0,5S, siehe IEC 62053-21/22, IEC 61557-12 - Leistungsfaktor: Klasse 1, siehe IEC 61557-12 - Frequenz: Klasse 0,2, siehe IEC 61557-12 Eingangsspannung : - Nennspannung: 3x230VAC(L-N)/400VAC(L-L) - Spannungseingang: Messbereich: 176 ~ 276 VAC(L-N) - Frequenz: 45 ~ 65 Hz - Überlastbarkeit: 2x Nennspannung bei 1s Dauer Stromeingang : - Stromeingang: 0,15 ~ 100 A, Nennwert 5A - Überlastbarkeit : 30x Max. Strom bei einer Dauer von 0,01s Impulsausgang : - Überlastbarkeit: 20xMax. Strom bei einer Dauer von 0,5s - Impulskonstante : Konfiguration: 400, 100, 10, 1 Imp/kWh - Impulsbreite: Konfiguration: 60, 100 (Standard), 200ms - Impulsausgangstyp : Konfiguration: Import/Export/gesamte aktive kWh - Klasse: Klasse A, siehe IEC 62053-31 - Spannungseingang : 5 ~ 27 VDC Impulslicht : - Impulskonstante: 400imp/kWh Stromverbrauchsklasse : - Eigenverbrauch pro Phase : Spannungskreis: <2W/10VA; - Stromkreislauf: <1VA
