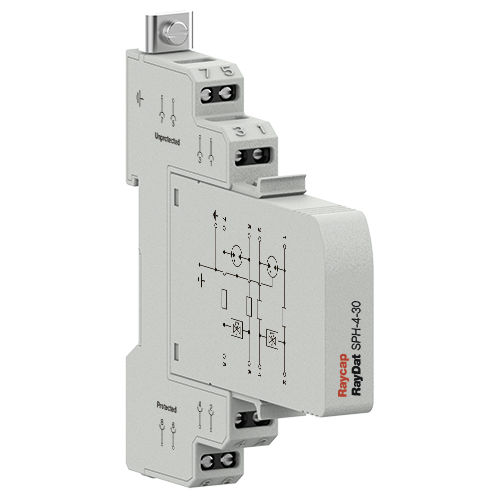

Überspannungsableiter für Datenübertragungs und Telekommunikationsleitungen RayDat SPH-2 / SPH-4

modularGasentladungfür DIN-Schiene

IEC/EN-Kategorie: D1/C1/C2/C3 Art des Schutzes: Längs-, Quer-Schutz Grober Schutz: 3 Terminal GDT Surge-Entladungsraten: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA (5 kA für SPH-4) Reihenlaststrom: 1 A, (10 A für SPH-4) Beilage: DIN 43880 2/3 TE, Montage auf DIN-Schiene Terminals: Verseilt auf 4 mm2 Wohnen: Modularer Aufbau Einhaltung: IEC/EN 61643-21; UL 497B 4. Ausgabe Die Überspannungsschutzgeräte der Serie RayDAT SPH-2 wurden entwickelt, um ein einzelnes Schleifenpaar zu schützen, das bei Daten-, Signal- und Kommunikationsschaltungen erdfrei sein kann. Die Überspannungsschutzgeräte der Serie RayDAT SPH-4 wurden für den Schutz von zwei Schleifenpaaren entwickelt, die in Daten-, Signal- und Kommunikationsschaltungen ungeerdet sein können. Sie ist für Anwendungen vorgesehen, bei denen häufig hohe Erdpotentialanstiege auftreten können, wie z.B. in der Nähe von elektrischen Eisenbahnen. Die Schaltungstopologie besteht aus einem mehrstufigen Schutzschalter, der sowohl Gleichtakt- (longitudinal) als auch Differentialschutz (transversal) bietet. Der Grobschutz wird durch eine Gasentladungsröhre mit drei Anschlüssen bereitgestellt, während der Feinschutz durch eine Hochgeschwindigkeits-Silizium-Avalanche-Diode oder eine Metalloxid-Varistorstufe gewährleistet wird. Es wird darauf geachtet, dass die Koordination zwischen diesen beiden Stufen ohne Spannung oder auftreten von toten Flecken durch Stromstöße. Ein Thermoschutz ist vorgesehen, um die Gefahr des thermischen Durchdrehens im Falle eines unbeabsichtigten Netzeinbruchs zu verringern. Es ist sowohl Gleichtakt- (Längs-) als auch Differentialschutz (Quer-) vorgesehen. Wenn das Modul aus dem Sockel herausgezogen wird, bleiben die Verbindungsleitungen aktiviert.
