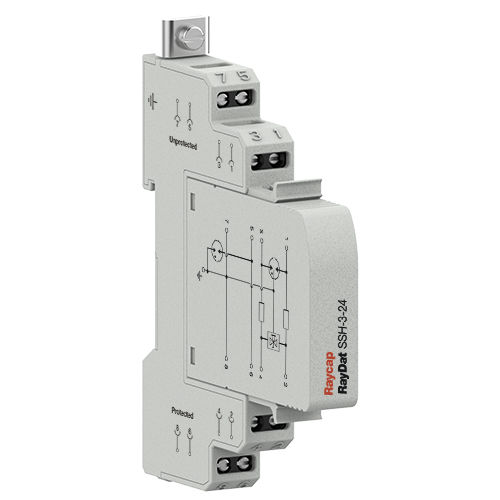

Überspannungsableiter für Datenübertragungs und Telekommunikationsleitungen RayDat SSH-3

modularGasentladungfür DIN-Schiene

IEC/EN-Kategorie: D1/C1/C2/C3 Art des Schutzes: Längs-, Quer-Schutz Grober Schutz: 3 Terminal GDT Spannungen: 5*, 12*, 15, 24, 30*, 48, 60, 110 V DC Frequenzbereich: 30 MHz Surge-Entladungsraten: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Serien-Laststrom: 1 A Beilage: DIN 43880 2/3 TE, Montage auf DIN-Schiene Terminals: Verseilt auf 4 mm2 Wohnen: Modularer Aufbau Einhaltung: IEC/EN 61643-21; UL 497B 4. Ausgabe Die Überspannungsschutzgeräte der Serie RayDAT SSH-3 wurden zum Schutz gegen die Auswirkungen von induzierten Spannungen auf Daten-, Signal- und Kommunikationsschaltungen entwickelt. Die Schaltungstopologie besteht aus einem mehrstufigen Schutz, der sowohl Gleichtakt- (longitudinal) als auch Differentialschutz (transversal) bietet. Der Grobschutz wird durch eine Gasentladungsröhre mit drei Anschlüssen bereitgestellt, während der Feinschutz durch eine Hochgeschwindigkeits-Silizium-Avalanche-Diode oder eine Metalloxid-Varistorstufe gewährleistet wird. Es wird darauf geachtet, dass die Koordination zwischen diesen beiden Stufen zu gewährleisten, ohne dass blinde Flecken bei Spannung oder Stoßstrom auftreten. Ein Thermoschutz ist vorgesehen, um die Gefahr des thermischen Durchdrehens im Falle eines unbeabsichtigten Netzeinbruchs zu verringern. Es ist sowohl Gleichtakt- (Längs-) als auch Differentialschutz (Quer-) vorgesehen. Wenn das Modul aus dem Sockel herausgezogen wird, bleiben die Verbindungsleitungen aktiviert.
