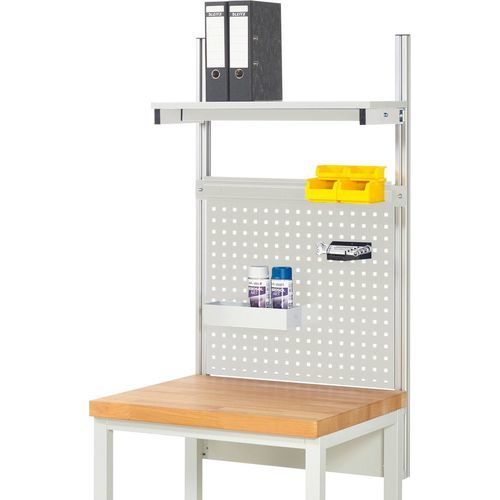

Aluminium-Bauprofil EE-BW-KS-01-0750.12

quadratischMontageextrudiert

Beschreibung

• Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40 x 40 mm) werden mittels Nutensteinen an den Befestigungssatz angeschraubt (Höhe einstellbar) und verlaufen hinter der Arbeitsplatte, sodass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte).
• Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass ein Systemfeld mit einer Systembreite von 750 mm entsteht. Nutzhöhe: 1130 mm (ab Oberkante Arbeitsplatte).
• Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, elektrisch höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
• Montage an: Systemunterbau.
• Aufnahme von: Anbauelemente (Systemzubehör).

Ausstattung

• 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1 x 750 mm).
• 1 x Lochplatte B665 x H650 mm.
• 4‑kant Systemlochung (Lochung 10 x 10 mm, Abstand Lochmitte‑Lochmitte 38 mm) zur Aufnahme von Lochplatten‑Zubehör.
• 1 x Etagenbord B750 x T300 mm; melaminharzbeschichtete Platte.
• 1 x Halteschiene B665 mm zur Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
• Einbauhöhe der Anbauelemente innerhalb der System‑Stützen verstellbar.

Technische Daten
Breite: 750 mm
Flächenlast stationär: 100 kg
Höhe (Nutzhöhe ab Oberkante Arbeitsplatte): 1130 mm
Tiefe: 350 mm

Charakteristika / Spezifikationen

• EAN: 4040376478320
• Artikel‑Nummer: EE-BW-KS-01-0750.12
• Bezeichnung / Modell: Komplettset 01
• Marke: RAU
• Systembreite (Standard‑Konfiguration): 750 mm
• Nutzhöhe: 1130 mm (ab Oberkante Arbeitsplatte)
• Tiefe: 350 mm
• Standlast / Flächenlast: 100 kg
• Material System‑Stütze: Aluminiumprofil 40 x 40 mm mit Profilnut an allen 4 Seiten
• Lochplattenmaß: B665 x H650 mm mit 4‑kant Lochung (10 x 10 mm, Lochmitte‑Abstand 38 mm)
• Enthaltene Ablage: Etagenbord B750 x T300 mm (melaminharzbeschichtet)
• Aufnahme für Sichtlagerkästen / Energieleiste über Halteschiene B665 mm
