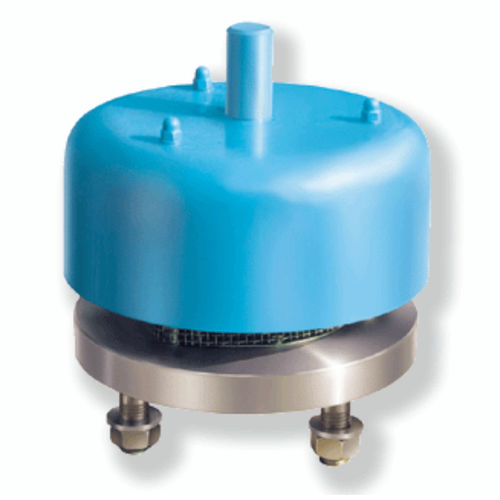

Dampf-Druckbegrenzungsventil 9, 209 series
MembranFlansch

Dampf-Druckbegrenzungsventil
Dampf-Druckbegrenzungsventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Medium
Dampf
Weitere Eigenschaften
Membran, Flansch
Eichdruck

Max: 3.922,7 Pa (0,6 psi)

Min: 196,1 Pa (0 psi)

Beschreibung

Diese Ventile sind so konzipiert, dass sie die Behälter vor Überdrücken schützen. Wenn der Vorratsdruck die Ventileinstellung überschreitet, entsteht die Palette, die den Dampf abführt. Hauptmerkmale : -Austauschbarer Sitz. -Frostschutzpalette; der Tropfen um die Palette herum verhindert, dass sich Kondensat um den Sitz sammelt. -Palettenführungen, die sich über dem Sitz befinden; diese Anordnung gewährleistet eine klemmfreie Führung der Palette durch verunreinigende Flüssigkeiten beeinflusst, da eine enge Kopplung zwischen Palette und Führungen nicht erforderlich ist. -Einstellung: Jede verfügbare Einstellung, die das Eigengewicht der Palette zwischen + 20 mm H2O und + 400 mm H2O aufnimmt. (Auf Anfrage auch höhere Sets) Standardmaterialien : -Gehäuse: Kohlenstoffstahl AISI 304, AISI 316. -Sitz und Palette: AISI 304, AISI 316. -Führung und Vogelschutz: 18/8 Edelstahl. -Haube: Aluminiumguss oder Kohlenstoffstahl. -Membranen : FEP, P.T.F.E., BUNA-N, VITON etc Flansche : ANSI 150, UNI PN 10. Dwg. 9/A Ventile : Diese Ventile werden eingesetzt, wenn die Einstellwerte 800 mm H2O überschreiten; die Palette ist federbelastet. Dwg. 209, Rielief Ventile mit Flammensperre : Diese Ventile werden eingesetzt, wenn ein Überdruckventil mit einer Flammensperre gekoppelt werden muss. Der Abblaseventilkörper wird nun aus dem oberen Flansch der Flammendurchschlagsicherung gefertigt. Dwg. 9/TV-Ventile : Dichtheit durch elastomere O-Ringe (Buna-N, Viton, Chemraz) zur Minimierung der Leckagen.

---

Kataloge
