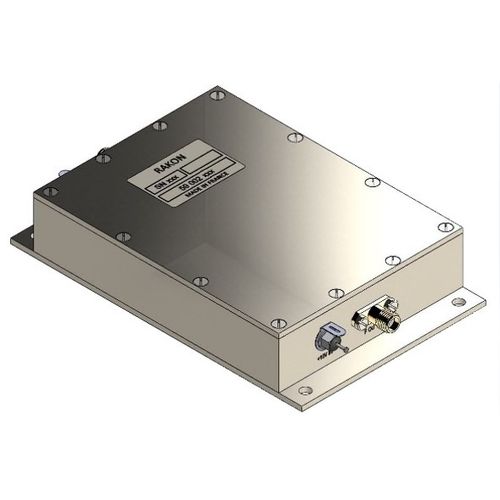

Oszillator mit Thermostat und akustischer Oberflächenwellen LNO10000B3

elektronischPLLmit niedrigem Lärmpegel

LNO 10000 B3 ist ein rauscharmer Oszillator, der ein Ausgangssignal bei 10 GHz erzeugt, das mit einer externen Referenz phasenstarr ist. Er besteht aus einer OCSO (Oven Controlled SAW Oscillator) Grundfrequenz, gefolgt von einem Frequenzmultiplikator x20. Es stehen drei Betriebsarten zur Verfügung, die über das Steuereingangssignal gesteuert werden:  Frei laufender Steuereingang = nicht angeschlossen  Spannungsgesteuerter Steuereingang = Gleichspannung  Phase Lock Loop Steuereingang = 10 MHz Ref LNO 10000 B3 wurde für Routineanwendungen entwickelt (Testgeräte, Schutzräume, bodengestützte Militärausrüstung ...). Er ist in einem 120,7mm x 76,2mm x 23,3mm großen Gehäuse erhältlich. Merkmale Ausgezeichnete Phasenrauschleistung (typische Werte) :  -115 dBc/Hz @ 1 kHz Offset  -140 dBc/Hz @ 10 kHz Offset  -151 dBc/Hz Grundrauschen Anwendungen  Messtechnik (Prüfgeräte, Simulatoren)  Bodengestützte militärische Ausrüstung gemäß MIL-PRF-28800F, Klasse 3  Taktgeber für Hochgeschwindigkeits-ADC
