Digitalsteuerung für Produktionsmaschine Lego

für CNC - Zahnkranzschleifer6-Achs8-Achs

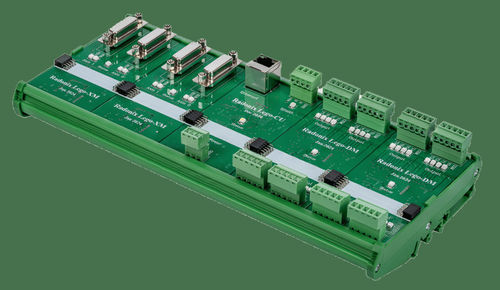

Radonix Lego ist ein vollständig modulares CNC-Steuerungssystem, das aus einer Steuereinheit (Lego-CU), 2-Achsen-Modulen (Lego-XM) und konfigurierbaren digitalen I/O-Modulen (Lego-DM) besteht. Fügen Sie sofort Achsen und I/O hinzu oder entfernen Sie sie, um Ihre genauen Anforderungen zu erfüllen—zahlen Sie niemals für ungenutzte Kapazität. Module und Hauptmerkmale: - 1. Achsenmodule (Lego-XM): Pro Modul: 2 unabhängige Bewegungsachsen, Maximum: 8 Module, LED-Anzeigen: “Status” + “Step/Dir” pro Achse, Installation: Auf DIN-Schiene schieben, automatische Adressierung über die Rückwand. - 2. Steuereinheit (Lego-CU): Rolle: Koordiniert alle Module und bietet Ethernet/TCP-IP-Verbindung zum PC, Stromversorgung & Bus: 18–30 V Versorgung, DIN-Schienenbus für Daten und Hot-Swap-Erkennung. - 3. Digitale I/O-Module (Lego-DM): Standardkonfiguration: 8 opto-isolierte Eingänge (X0…X7) + 8 schaltbare Ausgänge (Y0…Y7), Maximum: 8 Module, Flexible Zuordnung: Firmware-konfigurierbare Pin-zu-Pin-I/O-Zuordnung, aktiv-hoch/niedrig Auswahl, Entprellung (1–50 ms), Schutz: Kurzschlussstrombegrenzung mit automatischer Rückstellung, LEDs: Statusanzeigen pro Kanal + allgemeine Gesundheits-LED. Setup-Konfigurationen: - Setup: 1 XM + 1 DM, Achsen: 2 Achsen, I/O: 8 in / 8 out, Anwendungsfall: 3-Achsen-Fräser + Basissensoren - Setup: 2 XM + 2 DM, Achsen: 4 Achsen, I/O: 16 in / 16 out, Anwendungsfall: Kompakte Pick-and-Place-Linie - Setup: 4 XM + 4 DM, Achsen: 8 Achsen, I/O: 32 in / 32 out, Anwendungsfall: Mittelgroßes Bearbeitungszentrum - Setup: 8 XM + 8 DM (max.), Achsen: 16 Achsen, I/O: 64 in / 64 out, Anwendungsfall: Vollautomatisierte Produktionslinie Merkmale / Technische Spezifikationen: - Modulares CNC-Steuerungssystem - Steuereinheit (Lego-CU) - 2-Achsen-Module (Lego-XM) - Konfigurierbare digitale I/O-Module (Lego-DM) - Ethernet/TCP-IP-Verbindung zum PC - 18–30 V Stromversorgung
