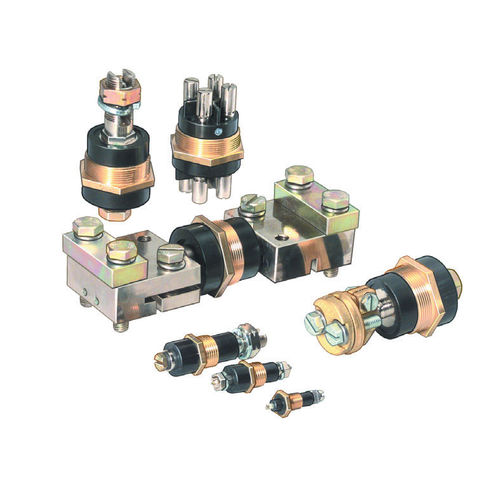

Epoxidharz-Buchse 8171/20-ZL-C147

KlemmenSchottGewinde

Stromzuführung in Ex d Gehäuse Zünddurchschlagsicher und gegen Gehäusewandung isoliert Ausführung mit: Schlitzklemmen, Bügelklemmen, Lötanschlüssen Für Spannungen bis max. 1000 V und Ströme bis max. 630 A Funktionsbeschreibung - Die Leitungsdurchführungen sind als Stromzuführung in Gehäuse der Zündschutzart "Druckfeste Kapselung" zugelassen. Sie werden zünddurchschlagsicher und isoliert in die Gehäusewandung eingebracht. Der Durchführungsbolzen ist mittig innerhalb eines Gewinderinges angeordnet und die Teile sind mit hochwertigem, kriechstromfestem Isolierstoff (Epoxidharz) zu einer untrennbaren Einheit verbunden. Für die in das Ex e Gehäuse ragenden Anschlussklemmstellen gelten erhöhte Kriech- und Luftstrecken nach IEC/EN 60079-7. Die Leitungsdurchführungen sind gegen Selbstlockerung zu sichern. Explosionsschutz Einsatzbereich (Zonen) - 1, 2 ATEX Bescheinigung Gas - PTB 00 ATEX 1066 U IECEx Bescheinigung Gas - IECEx PTB 06.0080U Ex-Ausführung - Ja IECEx Gasexplosionsschutz - Ex de IIC Gb ATEX Gasexplosionsschutz - II 2 G Ex de IIC Gb Bescheinigungen - ATEX (PTB), IECEx (PTB), Volksrepublik China (CQST) Mechanische Daten Material Durchführungsbolzen - Kupfer Material Pressmasse - Epoxydharz Anschlussklemme Ex d - Lötanschluss Anschlussklemme Ex e - Zylinderschraube Anschlussquerschnitt - 2,50 mm² Anzahl der Bolzen - 1 Schlüsselweite - SW14 Gewindegröße - M10 Gewindesteigung - 1 Gewicht - 116 g Gewicht - 0.26 lb
