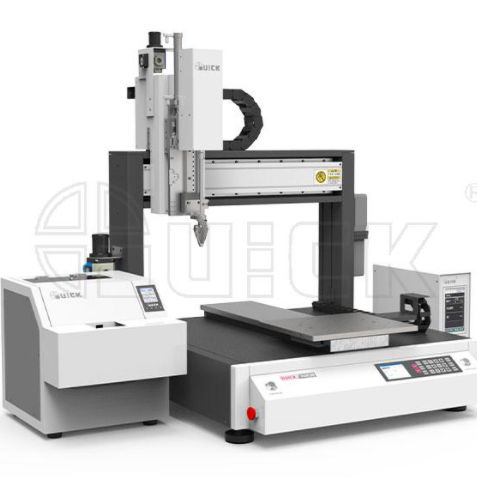

Automatische Verschraubungsanlage 7483K

stationärauf XYZ-Achsen

Produktname
Tischschraubmaschine

Modelle
ET7383K / ET7383K-C
ET7483K / ET7483K-C
ET7583KYA / ET7583KYA-C

Hauptspezifikationen (je Modell)
Anzahl Motorsteuerachsen: 3 Achsen (ET7383K, ET7483K) / 4 Achsen (ET7583KYA)
Gesamtleistung: 300 W (ET7383K, ET7483K) / 400 W (ET7583KYA)
Verfahrweg X/Y: 300×300 mm / 400×400 mm / 500×400 mm
Verfahrweg Z: 100 mm (alle Modelle)
Verfahrgeschwindigkeit X/Y: 0,1–1000 mm/s (alle Modelle)
Verfahrgeschwindigkeit Z: 0,1–300 mm/s (alle Modelle)
Wiederholgenauigkeit X/Y/Z: ±0,01 mm (alle Modelle)
Plattform Traglast: 8 kg (alle Modelle)
Arbeitsbereich: 260×270 mm / 360×370 mm / 460×370 mm
Gesamtmaße (B×T×H): 650×590×810 mm / 750×690×810 mm / 820×690×810 mm
Maschinengewicht: 68 kg / 75 kg / 95 kg

Hinweis
Modelle mit "-C" verwenden schraubenförderung durch Luftblasung; Modelle ohne "-C" verwenden Luftansaugförderung.

Technische Merkmale / Spezifikationen

• Desktop-Schraublösung in mehreren Aufstellflächen für verschiedene Werkstücke
• Wählbare Motorsteuerung mit 3 oder 4 Achsen je nach Montageanforderung
• Hohe Wiederholgenauigkeit: ±0,01 mm auf X/Y/Z
• Plattform-Kapazität: 8 kg für kleine bis mittlere Baugruppen
• Weitreichender X/Y-Geschwindigkeitsbereich (0,1–1000 mm/s) und Z bis 300 mm/s zur Zykluszeitoptimierung
• Drei Arbeitsbereichskonfigurationen und passende Maschinenabmessungen für Prozessflexibilität
• Zwei Schraubenzuführungsarten: Luftansaugung (Standard) und Luftblasung (-C)
