Analoge E/A-Karte eGalvanica

SerieRS485Temperatur

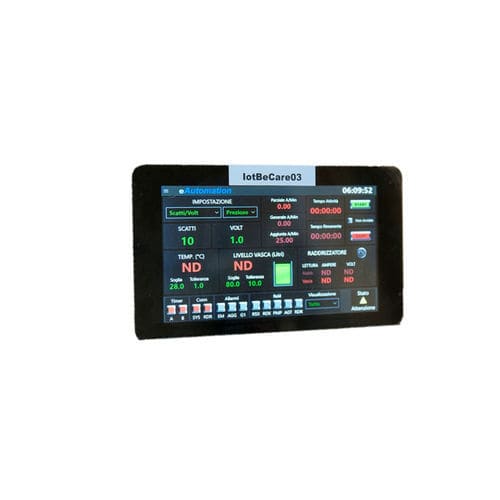

Das elektronische System „eGalvanica“ ermöglicht die Steuerung, Erfassung und Anzeige der wichtigsten Parameter, die ein galvanisches Bad auszeichnen. Das System besteht aus einem 7-Zoll-TFT-Touchscreen-Display, das von einem Industrie-PC mit Benutzeroberfläche und Überwachungsfunktionen gesteuert wird, und einer Mikrocontrollerplatine, die alle I/O-Funktionen für die Galvanik ausführt. Diese letzte Karte versorgt den Industrie-PC nicht nur mit Strom, sondern kommuniziert auch mit ihm über eine serielle RS485-Leitung mit einem proprietären Protokoll. HAUPTMERKMALE • N. 2 Voltmeter-Eingänge mit 2 Dezimalstellen. • N. 2 Amperemeter-Eingänge für 60-mV-Shunt. • N. 10 Eingänge für spannungsfreien Kontakt, verwendbar für Float oder andere. • N. 2 NTC- oder PTC-Temperaturfühlereingänge, konfigurierbar über die Benutzeroberfläche. • N. 2 Pt100-Temperaturfühlereingänge. • N. 2 Eingänge 0/4-20 mA oder 0/2-10 V, konfigurierbar über die Benutzeroberfläche. • N. 3 Aux-Eingänge für spannungsfreie Kontakte. • N. 1 Drucksensor für Füllstandmessungen an Bord. • N. 9 Relaisausgänge 250V 5A freier Kontakt. • N. 2 analoge Ausgänge 4-20 mA/0-20 mA, nicht optoisoliert. • N. 1 DC 12V 0,5A Hilfsstromausgang. • N. 1 5V 2A DC-Stromausgang für Industrie-PC mit 7-Zoll-Display.
