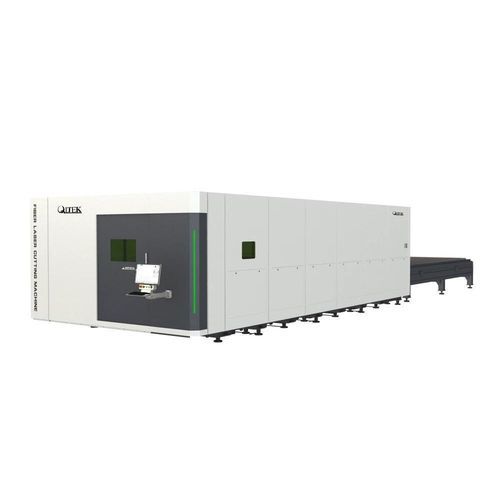

Faserlaser-Schneidemaschine GI series

für Metallfür BlechPLC-gesteuert

Produktübersicht
Die Ultra-Hochgeschwindigkeits-Schneidemaschine der QLTEK GI-Serie ist eine industrielle-Lösung für Fertigungsanlagen und automatisierte Produktionslinien. Mit einer Leistung von 3–40 kW, hoher Geschwindigkeit und hervorragender Stabilität steigert sie die Schneideffizienz und reduziert die Stückkosten, wodurch sie zur idealen Wahl für eine effiziente und zuverlässige Produktion wird.

Kurze Spezifikationen

• Leistung: 3000 W–40000 W
• Arbeitsbereich (L): 3048–12000 mm
• Arbeitsbereich (B): 1524–2580 mm
• X/Y max. Verbindungsgeschwindigkeit: 140–200 m/min
• Hohe Leistung, hohe Geschwindigkeit, hohe Belastbarkeit, großes Format

Warum sollten Sie sich für die QLTEK GI-Serie entscheiden?

• Ultra-Hochgeschwindigkeit
• Hohe Präzision
• Hohe Qualität
• Hohe Sicherheit
• Intelligentisierung

Im Vergleich zu herkömmlichen Laserschneidlösungen
Im Vergleich zu herkömmlichen Schneidmethoden bietet die GI-Ultra-Hochgeschwindigkeits-Laserschneidmaschine eine um 50% höhere Schneideffizienz und 35% niedrigere Kosten pro Einheit.

Tabelle (Besonderheit | Unsere Maschine | Konventionelle Lösungen)
Schnittstabilität | Hoch, geeignet für lange Läufe | Kann variieren
Fasenschneiden | Unterstützt | Begrenzt oder optional
Prozessdaten | Umfassend und optimiert | Basic
Maschinenstruktur | Strapazierfähige-Premiummaterialien | Standardaufbau
Betrieb | Intuitiv und ergonomisch | Komplexer

Hauptmerkmal
Träger aus hochfester Aluminiumlegierung

• Geringes Gewicht
• Hohe dynamische Leistung

Werkzeugmaschine mit integrierter Schweißstruktur

• Design der Hohl- und Halbhohlstruktur des Hauptdrehmaschinenbetts
• Werkzeugmaschine mit geschweißter Struktur aus Stahlblech

Automatisches Schmiersystem

• Intelligente Integration
• Visuelle Kontrolle und wartungsfrei

Doppelseitige-Entstaubung von Trennwänden

• Weniger Rauch und Staub, Umweltschutz

Selbst-kombinierte Stützfüße

• Doppeltes Kugeldichtungsdesign reduziert Stöße und Vibrationen beim Betrieb und sorgt für stabileren Hochgeschwindigkeitsbetrieb

Autofokus-Laserschneidkopf

• Brandneues optisches Design, das mehr als 90% der Wasserkühlungsfläche abdeckt und die Schneidhitze kontrolliert
• Mehrschichtige, schützende Spiegelstruktur mit Schubladen, einfache Wartung und niedrige Nutzungskosten
• Mehrfache Temperaturerkennung, Echtzeitüberwachung des Schneidkopfstatus

Beckhoff-Steuerungssystem

• Integrierte Zeichnung + Nockenverschachtelung
• Diagnosewartung
• Expertenprozessbibliothek
• Verknüpfung der Produktionsstatistiken

Caractéristiques / spécifications techniques

• Serie: GI series (Modelle: GI3015, GI4020, GI6025, GI8025, GI12025)
• Leistung: 3 kW–20 kW (für GI3015–GI6025), 12 kW–40 kW (für GI8025–GI12025)
• Schnittbereich (Länge x Breite): 3048 x 1524 mm; 4100 x 2080 mm; 6150 x 2580 mm; 8000 x 2500 mm; 12000 x 2500 mm
• X-Achsenweg: 3100 mm; 4100 mm; 6200 mm; 8100 mm; 12200 mm
• Y-Achsenweg: 1570 mm; 2130 mm; 2600 mm; 2600 mm; 2600 mm
• Z-Achsenweg: 280 mm; 280 mm; 350 mm; 380 mm; 380 mm
• Positionierungsgenauigkeit X/Y: ±0,03 mm/m
• X/Y max. Verbindungsgeschwindigkeit: 140 m/min (kleinere Modelle) bis 200 m/min (große Modelle)
• X/Y max. Verknüpfungsbeschleunigung: bis zu 2.5g (variiert je nach Modell; z.B. 2.5g / 1.8g / 1.5g)
