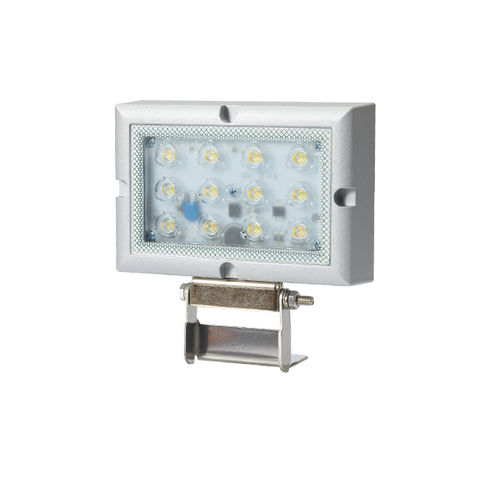

LED-Scheinwerfer QMHL-150-K

wasserdichtölbeständigstaubdicht

Produktübersicht

• Wasser-, staub- und ölbeständige LED‑Arbeitsleuchte, entwickelt für Werkzeugmaschinen und Gehäuseanwendungen mit Kühlschmierstoffen
• Gehäuse mit IP67-Schutz und geeignet für Hochdruck-/Hochtemperatur-Reinigungen (IP69K)
• Gewalztes, flaches Einscheibensicherheitsglas (ESG) mit Verklebung zur Beständigkeit gegen Späne und zur Vermeidung von Fremdstoffanhaftung
• Erhältlich in QMHL (hohe Leuchtdichte) und QML (blendfrei) Varianten
• Verschiedene Montagewinkel (Direktmontage, Neigebefestigung, Schwenk/Neige) und Anschlussoptionen (freier Kabelanschluss, M12); ölbeständiges Spezialkabel auf Anfrage

Optische Spezifikationen
Modellnummer: QMHL-150-K
Lichtverteilung: Transluzent
Lichtfarbe: Cool daylight (kaltweiß)
Farbtemperatur: 6.000–7.000 K
Lichtstrom: 900 lm
Beleuchtungsstärke (bei 1 m): 1.100 Lux


Elektrische & mechanische Spezifikationen
Modellnummer: QMHL-150-K
Nennspannung: DC 24 V (Betriebsbereich DC 21,5 V–26,5 V)
Leistungsaufnahme: 15 W
Isolationswiderstand: Min. 100 MΩ (gemessen bei 500 V DC)
Durchschlagsfestigkeit: DC 500 VAC, 60 Hz, 1 Minute
Betriebstemperatur: -30 °C bis +60 °C
Schutzart: IP67 / IP69K
Materialien: Gehäuse – Aluminium; Linse – Gehärtetes Glas; Halterung – K Typ: STS430 / MF Typ: Aluminium
Abmessungen: 155 (B) × 156 (L) × 51 (H) mm
Gewicht (ca.): 0,99 kg
Zertifizierungen: CE (UL gilt nur für QML‑Serie)


Anwendungen & Montage

• Werkzeugmaschinen und Gehäuse, die Schnittflüssigkeiten und Spänen ausgesetzt sind
• Umgebungen mit Bedarf an Hochdruckreinigung
• Montageoptionen für genaue Ausrichtung: Direktmontage, Neigebefestigung, Schwenk/Neige
• Auswahl der Variante (QMHL/QML) zur Optimierung der Beleuchtung bei Montage-, Prüf‑ oder Bearbeitungsaufgaben

Bestellung & kundenspezifische Optionen

• Anschlussoptionen: Kabel mit freiem Ende oder M12‑Steckverbinder (M12 kann werkseitig am Kabelende montiert werden)
• Ölbeständiges Kabel und spezielle Halter‑Konfigurationen auf Anfrage erhältlich
• Kontaktieren Sie den Vertrieb mit Angaben zu Haltertyp, Steckverbinderspezifikation und Kabellänge für eine kundenspezifische Konfiguration
