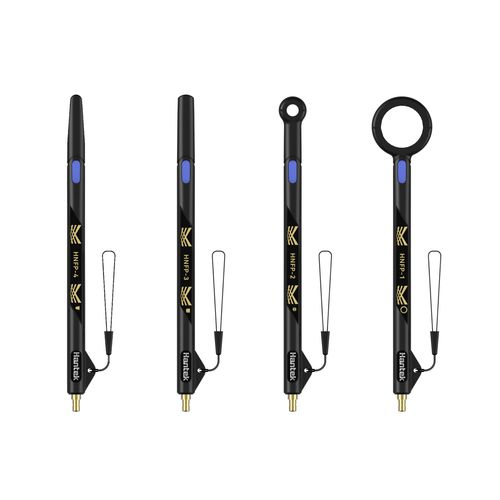

Magnetfeldsonde HNFP series

für Spektrometerfür SpektroskopieEchtzeit

Die Nahfeldsonden der HNFP-Serie decken den Frequenzbereich von 9KHz bis 3GHz ab und eignen sich ideal für die Entwicklung kostengünstiger Lösungen zur EMI-Fehlersuche, die zur Lösung einer Vielzahl von EMI-Problemen eingesetzt werden können. Das Produkt umfasst sieben Sonden zur Prüfung magnetischer Felder (H) und zwei Hochfrequenzsonden zur Prüfung elektrischer Felder (E). Die Magnetfeldsonden verfügen über spezielle, elektrisch isolierte Sondenköpfe mit unterschiedlichen Kopfformen, die vielseitige Einsatzmöglichkeiten für Nahfeldmessaufgaben bieten. Alle Nahfeldsonden sind passiv und werden über ein 50-Ω-Kabel direkt an ein Spektrometer oder Oszilloskop angeschlossen, so dass eine Magnetfeldprüfung und -analyse in Echtzeit möglich ist. In Situationen, in denen das Störsignal schwach ist, kann unser HF-Vorverstärker (HNFPA-1) mit 30 dB Verstärkung die Prüfempfindlichkeit des Systems erhöhen. Erleichtert die Identifizierung und Lösung potenzieller EMI/EMV-Probleme vor der Produktfreigabe für Konformitätsprüfungen. - Hochfrequenz-Magnetfeldsonden Frequenzbereich: 30MHz-3GHz; Niederfrequenz-Magnetfeldsonden Frequenzbereich: 9kHz-50MHz; - Hochfrequenz-E-Feld-Sonden Frequenzbereich: 30MHz-3GHz; - HNFPA-1 Vorverstärker Frequenzbereich: 9kHz-3GHz, mit einer Verstärkung von ca. 30dB; - Alle Nahfeldsonden sind passiv und können an den Eingang eines Oszilloskops, Empfängers oder Spektrumanalysators angeschlossen werden; - Große Schleifen sind empfindlicher, haben aber eine geringere räumliche Auflösung, während kleine Schleifen weniger empfindlich sind, dafür aber die Eingrenzung des Ortes der Quelle erleichtern; - Magnetfeldsonden enthalten spezielle, elektrisch isolierte Sondenköpfe mit unterschiedlichen Kopfformen für verschiedene Nahfeldmessaufgaben;
