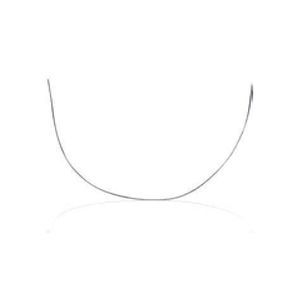

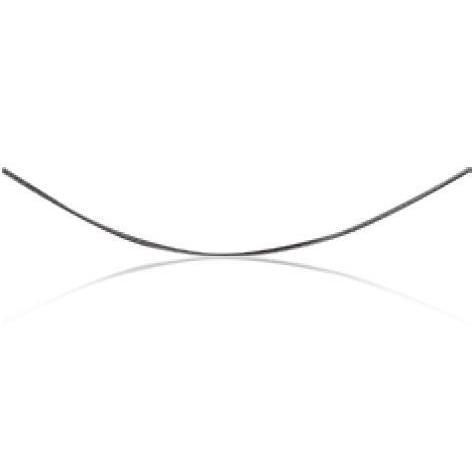

Stahldrahtseil GC-TM-77-050

Wolframbiegesteif

Produktübersicht

• Hohe Zugfestigkeit, geeignet für statische Zug- und Lastanwendungen
• Einfache 7*7-Litzenkonstruktion für kosteneffiziente Fertigung
• Geringe Flexibilität; nicht empfohlen für Anwendungen mit kleinen Biegeradien

Produktparameter
Konstruktionsstruktur | Produktcode | Durchmesser (mm) | Bruchkraft (N) | Material
7*7 | GC-TM-77-050 | 0,60+0,1 | ≥490 | Wolfram-verbund Sehne
7*7 | GC-TM-77-060 | 0,70+0,1 | ≥550 | Wolfram-verbund Sehne
7*7 | GC-SM-77-100 | 1,10+0,1 | ≥856 | Verbundstahl-Sehne
7*7 | GC-SM-77-120 | 1,30+0,1 | ≥740 | Verbundstahl-Sehne
7*7 | GC-SM-77-150 | 1,60+0,1 | ≥2039 | Verbundstahl-Sehne
7*7 | GC-SM-77-200 | 2,00+0,1 | ≥2700 | Verbundstahl-Sehne
Hinweis: Beschichtungsdicke und Beschichtungsperformance können gemäß den Produktanforderungen des Kunden angepasst werden.

Verwandte Produkte (auf der Seite aufgeführt)

• 7*7*7 Struktur Sehnenprodukt
• 7*7+8*19 Struktur Sehnenprodukt
• 7*7 Struktur Sehnenprodukt
• 7*19 Struktur Sehnenprodukt

Merkmale / Technische Spezifikationen

• Konstruktionsstruktur: 7*7
• Verfügbare Codes und Spezifikationen: GC-TM-77-050 (Ø 0,60+0,1 mm, Bruchkraft ≥490 N, Wolfram-Verbund), GC-TM-77-060 (Ø 0,70+0,1 mm, Bruchkraft ≥550 N, Wolfram-Verbund), GC-SM-77-100 (Ø 1,10+0,1 mm, Bruchkraft ≥856 N, Verbundstahl), GC-SM-77-120 (Ø 1,30+0,1 mm, Bruchkraft ≥740 N, Verbundstahl), GC-SM-77-150 (Ø 1,60+0,1 mm, Bruchkraft ≥2039 N, Verbundstahl), GC-SM-77-200 (Ø 2,00+0,1 mm, Bruchkraft ≥2700 N, Verbundstahl)
• Materialoptionen: Wolfram-Verbund Sehne; Verbundstahl-Sehne
• Anpassung: Beschichtungsdicke und -eigenschaften können nach Kundenanforderungen angepasst werden
