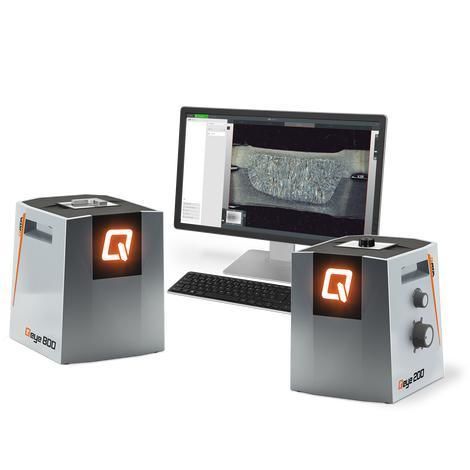

Video-Makroskop Qeye 800

Einführung
Die optischen Analysesysteme Qeye 200 und Qeye 800 sind invertierte Makroskope zur reproduzierbaren Bildaufnahme und Messung von Makroschnitten – z. B. Schweißnähte, Lötstellen und Bauteile. Qeye 200 ist auf anspruchsvolle Lasernahtanalysen (F&E, Elektronik, Automobil) ausgelegt. Qeye 800 eignet sich für Serienproduktion und Werkstoffprüfungen mit Bedarf an durchgängigen, normgerechten Auswertungen. Beide Systeme nutzen Intelligent Area Illumination (IAI) und die Software Qpix Control2 für standardisierte Berichte (z. B. DIN EN ISO 5817).

Produktvideo
Ein Einführungsvideo zum Qeye 800 ist verfügbar und zeigt Systemübersicht, IAI-Modi und Bedienung (Produktdemo).

Kompakte Präzision für detaillierte Makroschnitt-Analyse

• Makroschnitt-Bildgebung und Messung der Schweißgeometrie
• Lasernahtinspektion in Automotive- und Elektronikbereichen
• Bewertung von Lötstellen und empfindlichen Baugruppen in der Feinwerktechnik
• Prozessüberwachung inline und offline in Produktionsumgebungen
• F&E-Unterstützung bei der Entwicklung von Fügeverfahren

Wesentliche optische Merkmale Qeye 200 / Qeye 800

• 12 Megapixel Kamerasystem (4K Ultra HD)
• Diskrete Zoomstufen: 0.63x – 1x – 1.6x – 2.5x – 4x
• Feldgrößen-Presets: ca. 23.7 x 17.8 mm bis 3.7 x 2.8 mm
• Integrierte automatische Helligkeitsregelung plus manuelle Feineinstellung
• Drehrad mit fünf voreingestellten Vergrößerungspositionen für präzise Anpassungen

Anwendungsbereiche

• Makro-Schweißinspektion und normgerechte Bewertung
• Lasernaht-Qualitätskontrolle (Automotive, Elektronik)
• Sichtprüfung auf Oberflächendefekte und Bauteil/PCB-Bewertung
• Materialprüfung im Labor: Eindringtiefe, Schweißform, Fehlersuche
• Produktions-Qualitätssicherung, Prozessüberwachung und F&E in der Fügetechnik

Innovative Bedienung — Vorteile

• IAI (Intelligent Area Illumination): LED-Analyseflächenbeleuchtung mit vier schalt- und dimmbaren Profilen zur Reduzierung von Reflexionen
• Programmierbare kapazitive Touch-Tasten (handschuhtauglich) für schnellen Zugriff auf Zoom, Beleuchtung und Analyse
• Anpassbares Touch-Panel mit fünf übertragbaren Funktionen zur Optimierung von Workflows
• Robustes Industriedesign mit leicht tauschbarem Glasprobenhalter und staubdichter Bauweise
• Integration optischer Analyse und Härteprüfung via Qpix Control2 für einheitliche Berichte sowie Live-Bild/3D Smartview

Mess- und Berichtsfunktionen

• Umfangreiche Messwerkzeuge: Längen, Winkel, Kreise, Polygone für Flächen- und Umfangsberechnung
• Template-Modus mit Referenzbild und vordefinierten Prüfmerkmalen für wiederholbare Prüfungen
• Snapping-Messlinien und verknüpfte Messungen für komplexe Aufgaben
• Normgerechte Prüfberichte (z. B. DIN EN ISO 5817) mit Bewertungsgruppen und vollständiger Dokumentation

Zubehör & Werkzeuge (Auswahl)

• Glasprobenhalter 95 x 75 x 2 mm (Aluminiumsilikatglas) — Sets verfügbar
• Qeye Cover Abschirmhaube zur Eliminierung von Streulicht und Reflexionen (Standard)
• Objektmikrometer 50 mm, Auflösung 0.1 mm — Kalibrierschein optional
• Reinigungsmaterialien: Mikrofaser-Tücher und spezielle Glasreiniger empfohlen zur Pflege der Proben

Technische Daten

• Feldgröße: 23.7 x 17.8 mm – 3.7 x 2.8 mm (0.933 x 0.7" – 0.146 x 0.11")
• Zoomstufen: 0.63x – 1x – 1.6x – 2.5x – 4x
• Kamera: 4K Ultra HD, 12 Megapixel, USB 3.0
• Beleuchtung: IAI LED Einheit (Intelligent Area Illumination)
• Software: Qpix Control2
• Betrieb: externer PC (Windows 11 64-bit)
• Glasprobenhalter Abmessungen (L x B x H): 95 x 75 x 2 mm
• Max. Probengewicht: 5 kg
• Schnittstelle: 1 x USB 3.0
• Netzanschluss: 100–240 V ~1/N/PE, 50–60 Hz
• Leistungsaufnahme: Leerlauf ~35 W | Betrieb ~60 W | Max ~100 W
• Abmessungen (L x B x H): 220 x 220 x 260/365* mm (*inkl. Qeye Cover)
• Platzbedarf: 300 x 300 mm
• Gewicht: 16 kg
• Umgebungstemperatur: 18–28 °C
• Max. Luftfeuchte: 70% nicht kondensierend
