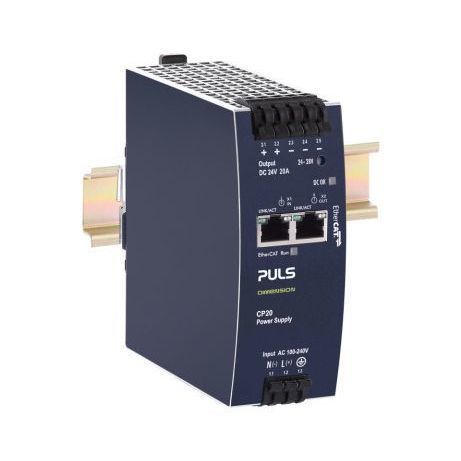

Stromversorgung für DIN-Schiene CP20.241-ETC

AC/DCEinfachausgangeinphasig

Produktbeschreibung
Der PULS CP20.241-ETC ist ein kompaktes 1‑phasiges Hutschienen‑Netzteil mit integriertem EtherCAT‑Interface und einer Nennausgangsleistung von 480 W bei 24 V DC, ausgelegt für industrielle Steuerungs‑ und Automatisierungsanwendungen.

Hauptmerkmale

• Eingang: AC 100–240 V; DC 110–300 V kompatibel
• Kompakte Breite: 48 mm
• Integriertes EtherCAT für direkten Zugriff auf interne und externe Parameter
• Hoher Wirkungsgrad: typ. 95,5 %
• 20 % Leistungsreserve (PowerBoost)
• Easy Fuse Breaking: 3× Nennstrom für 12 ms
• Sicherer HiccupPLUS Überlastmodus
• Volle Leistung von -25 °C bis +60 °C (Abschaltung/Derating über +60 °C)
• Stromteilungsfunktion für Paralleleinsatz
• 3 Jahre Garantie (36 Monate)

Eingangsdaten
AC Eingangsspannung: 100–240 V AC (-15 %/+10 %)
DC Eingangsspannung: 110–300 V DC (±20 %)
Oberschwingungskorrektur: aktiv
Leistungsfaktor: 0,98
Einschaltstrombegrenzung: aktiv (Inrush: 10 A / 4,5 A)
Empfohlenes Außensicherung: B‑10 A / C‑10 A

Ausgangsdaten
Nennspannung: 24 V DC
Einstellbereich: 24–28 V
Ausgangsstrom: 20 A @ 24 V / 17,1 A @ 28 V
Ausgangsleistung: 480 W
Leistungsreserve: 20 % PowerBoost
Derating: 12,5 W/°C über +60 °C

Übersicht
Abmessungen (B×H×T): 48 × 124 × 127 mm
Gewicht (einheitlich, ohne Verpackung): 835 g
Montage: Hutschiene (DIN rail)
Betriebstemperaturbereich: -25 °C bis +70 °C
Anschlussart: Federklemmen
Wirkungsgrad (typ.): 95,5 %
Leistungsaufnahme (typ.): 23,0 W
MTBF (SN 29500 @ 40 °C): 356.000 h

Bestell‑/Technische Daten

• Artikelnummer: CP20.241-ETC
• Hersteller: PULS
• Nennleistung: 480 W
• Nennspannung: 24 V DC
• Nennstrom: 20 A
• Phasen: 1
• Abmessungen: 48 × 124 × 127 mm
• Gewicht: 835 g
• Montage: Hutschiene
• Anschluss: Federklemmen
• Betriebstemperatur: -25 °C bis +70 °C
• Wirkungsgrad (typ.): 95,5 %
• Leistungsverluste (typ.): 23,0 W
• MTBF: 356.000 h (SN 29500 @ 40 °C)
• UPC: 875404004547
• Garantie: 36 Monate
• Herkunftsland: Tschechische Republik
• HS‑Code: 85044083
• Produktseite: https://products.pulspower.com/de/cp20-241-etc.html
